Ритмический ряд в архитектуре: 9 Ритм .Виды ритмических и метрических рядов. Направление ри…

Главные приемы композиции |

В отличие от законов композиционные приемы относятся к неустойчивым категориям. Они играют важную роль в разработке конструктивных идей тектонической структуры и усилении пластической и эмоциональной выразительности композиции произведения. Приемы композиции развивались и обогащались в практической деятельности многих поколений народных мастеров, цеховых ремесленников и профессиональных художников, у разных народов и в разные эпохи.Они соответствовали задачам декоративно-прикладного искусства определенного времени.Одни приемы композиции, недолго просуществовав, теряли свое значение вместе с идейными  концепциями, которые генерировали, другим суждено длительное функционирование в течение  многих тысячелетий благодаря гибким вариативным свойствам.

Композиция  рассматривается как сочинение, составление, важнейший организующий  элемент художественной  формы, придающий  объекту  проектирования единство и целостность, соподчиняющий его компоненты  друг другу и целому.

К главным композиционным приемам относятся: ритм, метр, симметрия, асимметрия, статика, динамика.
Ритм.
Ритм-свойство, характерное для многих явлений природы, в том числе и для жизни человека (ритмы обмена веществ, сердцебиения, дыхания и др.. ),а также ритмические циклы года, отливы и приливы моря, биологические закономерности процессов, динамика роста. Ритмичность,повторяемость отдельных движений и их циклов характерна для процессов труда, а потому  находит свое воплощение в материальной форме ее продуктов. Как отображение закономерностей реального мира, ритм вошел во все виды искусства, стал  одной из необходимых средств организации художественной формы.В музыке, в танце он проявляется как закономерное чередование звуков или движений.В архитектуре,изобразитель-ном и декоративном искусстве чувство ритма создается чередованием материальных элементов в пространстве. Время в таком ритме заменено пространственной протяженностью.
Ритм как композиционный прием декоративно-прикладного искусства — это повторение элементов объемно-пространственной и плоскостной-орнаментальной формы и интервалов между ними, объединенных сходными признаками (тождественными, нюансными и контраст-ными соотношениями свойств и т. п. ).

Существует два вида повторности- метрическая  и ритмическая (метр  и  ритм).

Метрический ряд(метрическая повторность)

– характеризуется закономерным повторением одинаковых элементов и интервалов между ними.

Примеры простых метрических рядов показаны на рис1.

Рис.1 Простые метрические ряды

Сложная метрическая повторность основывается на сочетании или наложении простых. Количество комбинаций при этом безгранично, но протяженность ритмических структур имеет количественные границы.

Pис.2 — метрические ряды с чередованием элементов двух видов;
— метрические ряды с чередованием равных элементов и равных интервалов;
— метрические ряды с чередованием неравных элементов и неравных интервалов;

В основном метрические композиции статичны. Ритм в отличии от метра придает композиции динамизм.

Ритмические ряды (ритмическая повторность) образуются чередованием более выразительных элементов (акцентов) и менее выразительных — пассивных (интервалов).

Движение, заключенное в форме акцента, передается другому акценту и от него последовательно всем акцентам, вызывая пульсацию ритмического ряда.

Асимметрия форм акцента и небольшой размер интервала усиливают движение в ряду, тогда как симметрия акцента и большая протяженность интервала замедляют это движение.

Ритмическая организация композиционных элементов ( например,  размещение орнаментальных мотивов на плоскости ) может осуществляться в одном, двух или в четырех направлениях ( сетчатая композиционная схема орнамента ).

Рис.3 -ритмические ряды равных элементов, повторяющихся на возрастающих интервалах, и ритмический ряд с возрастающими элементами на равных интервалах;
— ритмические ряды с возрастающими величинами форм и интервалов;
— ритмический ряд, образованный сочетанием метрических рядов;
— ритмический ряд, образованный наложением двух метрических рядов

Направление ритмичного нарастания – убывания может быть самым разнообразным: прямолинейным, криволинейным, дугообразным, концентрическим, спиральным, радиальным, волнообразным и т. д.

Рис4. Спиралевидное наростание ритма.

 Симметрия, асимметрия.

 Симметрия , как композиционный прием — это четкий порядок в расположении, сочетании элементов, частей соответствующей тектонической структуры произведений декоративно-прикладного искусства. Принцип симметрии, которым народный мастер и профессиональный художник руководствуется в творчестве, встречается в природе ( например, кристаллы, листочки , цветы, бабочки, птицы, тело человека и др.. ). Симметрия вносит в произведения декоративно-прикладного искусства порядок, законченность, целостность, ассоциируется с волевой организацией формы и декора. Известно три типа симметрии.
 Зеркальная симметрия. Фигуры или изображения размещены в одной плоскости, делятся линией на равные части, аналогично отражению в зеркале. Этим типом симметрии обладает большинство объектов растительного и животного мира, а также человек.

Рис.5

В орнаментах и декоративных изображениях применяются разновидности зеркальной симметрии.  Зеркальная симметрия способствует впечатлению уравновешенности и покоя, так как она делает полярные направления – в обе стороны от плоскости симметрии – равноценными для нашего взгляда.

Рис.4

Рис.6 Изображение получено путем вращения первой зеркальной копии относительно некоторого центра, в данном случае поворотом
нижнего зеркального отражения на рис.4

Зеркально отразить можно целый ряд:

Рис.7

Прием зеркального отражения можно применять при создании розеток. В этом случае вначале необходимо получить пару зеркально отраженных секторов, а затем вращать их вокруг центра.

Рис.8

Эффект зеркальной  симметрии  можно наблюдать в детском калейдоскопе.
Трансляция или перенос —  второй тип симметрии. Поступательный перенос фигуры параллельно самой себе называется трансляцией.  Ось, вдоль которой происходит перенос фигуры, называется осью переносов. Наименьший перенос есть период трансляции или раппорт.

Рис.9

 Если ось переносов одна, то это линейно-раппортный орнамент.Простейший прием  создания орнаментального ряда- копирование  фигурки и ее сдвиг по горизонтали.

Рис.10

Если  осей  переноса  две — орнамент сетчатый.При  создании многорядных орнаментов  производят сдвиг  искомого ряда вертикально вверх или вниз.

Рис.11

Чередование горизонтальных и вертикальных сдвигов, выполненных в определенном ритме, создает основу для извилистой линии, объединяющей элементы орнамента. Возникающие промежутки могут быть при этом заполнены иными элементами орнамента:

Рис.12

Такие  узоры  присутствуют в тех орнаментах, которые как бы можно продолжить до бесконечности.Например : обои, паркетный пол.
Циклически-вращающийся— третий тип симметрии применяется для объемных тел вращения. Симметричная фигура равномерно перемещается по оси, перпендикулярной к центру основания крутится вокруг нее, оставаясь в пределах кривой.  Примеры этой симметрии можно найти в природе (цветы ириса, розы, шишки, морские звезды )  но больше всего   их среди созданных  человеком предметов (посуда и другие изделия, изготовленные техникой бондарства, токарства и гончарства).

Рис.13

Асимметрия — отсутствие какой-либо симметрии. Асимметрия выражает неупорядоченность, незавершенность. Построение асимметричной формы можно понять только приняв структуру в целом, а симметричную композицию и по фрагменту  ( рапорту). Для ковра с зеркальной двухосной симметрии достаточно одной четвертой части, чтобы определить  его общий вид.
Динамика, статика.Объемная и плоскостная тектоническая структура произведений декоративно-прикладного искусства основывается на явных и скрытых ритмах, которые сильно влияют на эмоции человека в процессе  художественного восприятия. Ритм может выразить и монотонный покой, и легкое волнение, и стремительную бурную решительность. Динамика и ее противоположность статика ( уравновешенность) действуют на эмоции, определяя характер восприятия декоративно-прикладной формы предмета.  Шар, куб-достаточно спокойные  и уравновешенные  формы, воплощение статичности.А вот конус -динамичная  форма,его острый конец задает направление движения. Динамичны также спирали, параболы.
Мотив будет статичным, если его можно будет плоскостью симметрии разделить  на равные части, одна часть является зеркальным отражением другой.Аналогично  будет и с двумя плоскостями симметрии.

Рис.14 Сложный статический ритм

Статичность мотива  определяется  не только симметричностью, но и наклоном. Вертикали и горизонтали вызывают  ощущение устойчивости, покоя. Наклонные линии динамичны. Все ассиметричные мотивы  динамичны.

Рис.15 Простой динамический ритм.Динамика задана наклоном мотива.

Рис.16 Сложный динамический ритм. Динамика задана направлением мотива.

Также факторами для создания динамики являются : размер мотива, его поворот  и расстояние  между мотивами.В орнаментальных композициях часто используется сочетание статических и динамических элементов.
Контрастность отношений создает динамику как «зрительное движение» в направлении преобладающей величины .  Это одинаково касается объемных и плоскостно-орнаментальных форм.
 Слабая динамика выражается нюансными отношениями элементов. Тождественные отношения величин формы по трем координатам характеризуют статическую структуру. Композиционный прием динамики и статики основывается не только на измеримых величинах формы, но и на соотношениях других свойств (ажурности, тона, цвета, фактуры и т.д. ).

Композиция. Основы / Галерея работ / Fotoshkola.net

24.09.2016, 19:21

Юрий Притиск,
преподаватель

Максим!

Приветствую!

Оценка работы

Спасибо за работу!

Пример очень хороший. Цвет явно выделяется и разрушает ритмичный ряд.

Да и фокус точно на объект. Хотя, глубина резкости невелика. И вот бы её чуть больше.

Всё вполне качественно и красиво, удачно по цвету.

А о ритме я еще уточню ниже. Всё не так просто 🙂

Замечания и рекомендации

Если углубиться в тематику ритмичности, то вовсе не лишним будет уточнить и о таком понятии как «метр» или «метрический ряд».

Метрический ряд — проявляется упрощённой упорядоченностью форм или цвета. В основании такого ряда лежит чёткое повторение равных элементов. Можно сравнить «метр» с чередованием тактов в музыке.

Отчётливый повтор элементов позволяет легче воспринять формы, но затянувшаяся метрическая композиция часто выглядит монотонной.

Устранить монтонность возможно следующими приёмами:

— включение нескольких метрических рядов разного построения;

— выделение в метрическом ряду группы или групп элементов;

— заполнение метрического строя «разрядками» между группами;

— акцентирование на отдельных элементах метрического строя.

Внесение ритмизации строя позволяет устранить монотонность в метрическом строе.

Считается, что гармонизировать метрический и ритмический строй возможно через установление закономерного порядка в расположении форм. Такой порядок возникает, если используется не менее трёх элементов, хотя начало ему могут положить и два элемента.

http://img-fotki.yandex.ru/get/6443/16480689.1a/0_b7a16_ff8a7e1e_orig.jpg

Ритм – является более сложной структурой в отличии от «метра». И более свободен в порядке повторяемости и чередования форм.

Неравномерное изменение свойств — основа ритма. Изменяются как сами элементы, так и интервалы между ними. Они могут быть разными по характеру — меняться резко или плавно. Резкое изменение характерно для элементов геометрически схожих с квадратами, ромбами, треугольниками, а плавное изменение проявляется в изогнутых или как говорят «мягких» формах — параболах, овалах, спиралях и подобных.

Окружность не относится к элементам с плавно изменяющимися свойствами, а стоит обособленно, так как в основе окружности равномерно изменяемое множество, что характерно для образования метрического строя.

Ритмическое построение может приближаться к довольно равномерному и строгому порядку, а может быть построено и на свободном расположении цвета и форм. И одним из наиболее характерных приёмов построения ритма является увеличение величины форм, что может содержать в основе как нарастающие, так и убывающие ритмические ряды. Плавное нарастание или убывание вызывает ощущение «спокойного» ритмического ряда, а резкое, придаст ощущение «напряженности». Чрезмерно резкое изменение размеров способно и разрушить ритмический строй.

Еще один способ включения ритмичности – взаимодействие интервалов чередования форм. Сужающиеся и расширяющиеся ритмические ряды основаны именно на таком способе представления.

Сужающиеся ритмические ряды выстраиваются путём сокращения расстояний между элементами, расширяющиеся – путём увеличения интервалов. Ритмичность ряда может замедляться и ускоряться в таких представлениях. Увеличение размерности интервалов будет утяжелять формы, а уменьшение размерности интервала – преподнесёт формы более лёгкими по восприятию.

Ритмический ряд может быть основан на таких элементах композиции, как линия, цвет, геометрические формы, рельеф и прочие.

Также как и метрический ряд, ритм может быть образован как одним, так и несколькими рядами. быть как простым так и сложным. Ритмическая взаимосочетаемость рядов может отличаться:

Параллельная направленность – при одинаковом изменении свойств в рядах, где например, возрастает яркость, увеличивается величина и прочее.

Встречная направленность – характеризуется неодинаковым изменением свойств, где например, яркость возрастает, а величина уменьшается.

Ритмичность может проявляться в разных координатных направлениях – по вертикали, по горизонтали и в глубину.

Метр и ритм можно легко обнаружить в формах природы:

http://img-fotki.yandex.ru/get/5626/16480689.1a/0_b7a5d_7db3c614_orig.jpg

а) пчелиные соты – метрические ряды;

б) лепестки ромашки – метрический ряд;

в) нитчатая водоросль – метрический ряд;

г) раковина улитки — ритмическая закономерность;

д) морская звезда – сложный метр двух закономерностей;

е) семена подсолнуха расположены ритмическими рядами, а лепестки по краю подсолнуха составляют метрический ряд;

ж) лист папоротника является сложным ритмическим рядом

Выводы

Принимаю. Хорошо работаете с ритмом. А вот с глубиной резкости стоило бы чуть точнее, взять побольше ГРИП.

Конструктивизм в Казани: Мергасовский, Дом печати на Баумана, архитектура 1930-х годов

Теоретические основы советского конструктивизма разрабатывала московская группа ОСА (Объединение современных архитекторов), куда вошли Моисей Гинзбург (автор дома Наркомфина в Москве и многих других знаковых зданий 1920−1930-х годов), братья Веснины, Яков Корнфельд (его авторству принадлежат ДК им. Горбунова, клуб строителей в Свердловске) и другие. Их последователями в Казани были члены возникшего в 1927 году Объединения молодых архитекторов (ОМА). Организация занималась разработкой общих проблем развития социалистического города и созданием нового типа жилища для трудящихся. В стилевом отношении это были поиски «коммунального быта» в русле советского конструктивизма, формально повторяющего стилевые находки американского индустриального стиля.

Массовое жилищное строительство в Казани развернулось лишь во второй половине 1920-х годов. Первым сооружением в стиле конструктивизм стал построенный в 1928 году Мергасовский дом (ул. Дзержинского, 19). После появляются общежитие на Маломосковской, здание бани № 3 (Большая Красная, 34), здание профтехучилища (Тукая, 114), ДК имени Кирова (утрачен), пожарная часть (Мало-Московская, 19). Еще раньше конструктивизм проявился в малых архитектурных формах: самый яркий пример в Казани — лестница в Ленинском саду, возведенная в 1924 году (архитектор — Ф. Гаврилов).

Конструктивистские здания характеризуются простыми геометрическими объемами, отсутствием декоративных элементов, плоскими оштукатуренными стенами и широкими оконными проемами. Стены ритмически членятся параллельными горизонтальными рядами выступающих ризалитов, ограждениями лоджий и галерей, рядами окон, зачастую объединенных в стеклянную ленту (как, например, в Доме печати на Баумана). Этот ритмический ряд обычно пересекается акцентированными вертикалями выступающих объемов лестничных клеток, порой остекленных по всей высоте здания.

Архитекторы конструктивизма использовали функциональный метод, основанный на анализе особенностей предназначения зданий. По их мнению, идейно-художественные и утилитарно-практические задачи должны рассматриваться в совокупности, то есть форма соответствовать функции, а не наоборот. Лидеры ОСА заявляли, что конструктивизм — не архитектурный стиль, а метод, и выступали против любых попыток чисто внешнего подражания новому направлению.

Классический конструктивизм отрицает локальные мотивы, но уже к концу 1920-х годов появляется так называемый постконструктивизм — региональная и / или национальная трактовка стиля. Если конструктивизм был мечтой о создании единого интернационального стиля, то постконструктивизм, напротив, характеризуется движением к разнообразию, которое, тем не менее, базируется на общих принципах и идеях. Формы постконструктивистских зданий в целом повторяли объемную пластику конструктивистских сооружений. Их своеобразие проявлялось в употреблении декоративных деталей, оживляющих фасады. Обычно это были несложные геометрические мотивы, заимствованные из арсенала дореволюционного кирпичного стиля.

С понятием расчленённости формы связаны такие закономерности (метр, ритм, пропорции, подобие, равновесие, динамичность, статичность).

Метр – простейший порядок, основанный на повторении равных элементов. Повтор облегчает восприятие формы, делает её чёткой и ясной. Однако при большей протяжённости метрическая композиция может выглядеть монотонной.

Устранению монотонности способствует:
1)Сочетание в композиции несколько метрических рядов разного построения;
2)Выделение в метрическом ряду групп элементов;
3)Установление разрядок между группами;
4)«Оживление» метрического ряда за счёт включения в него акцентов;
5)Изменение отдельных свойств повторяющихся элементов.

Пример композиционного метра демонстрирует нам интерьер с использованием рисунка в полоску на стенах…

Ритм — это равномерное чередование элементов. Это повторение элементов объемно-пространственной и плоскостной-орнаментальной формы и интервалов между ними, объединенных сходными признаками (тождественными, нюансными и контраст-ными и т.п. ).

— ритмические ряды с возрастающими величинами форм и интервалов;
— ритмический ряд, образованный сочетанием метрических рядов;
— ритмический ряд, образованный наложением двух метрических рядов

Спиралевидное нарастание ритма

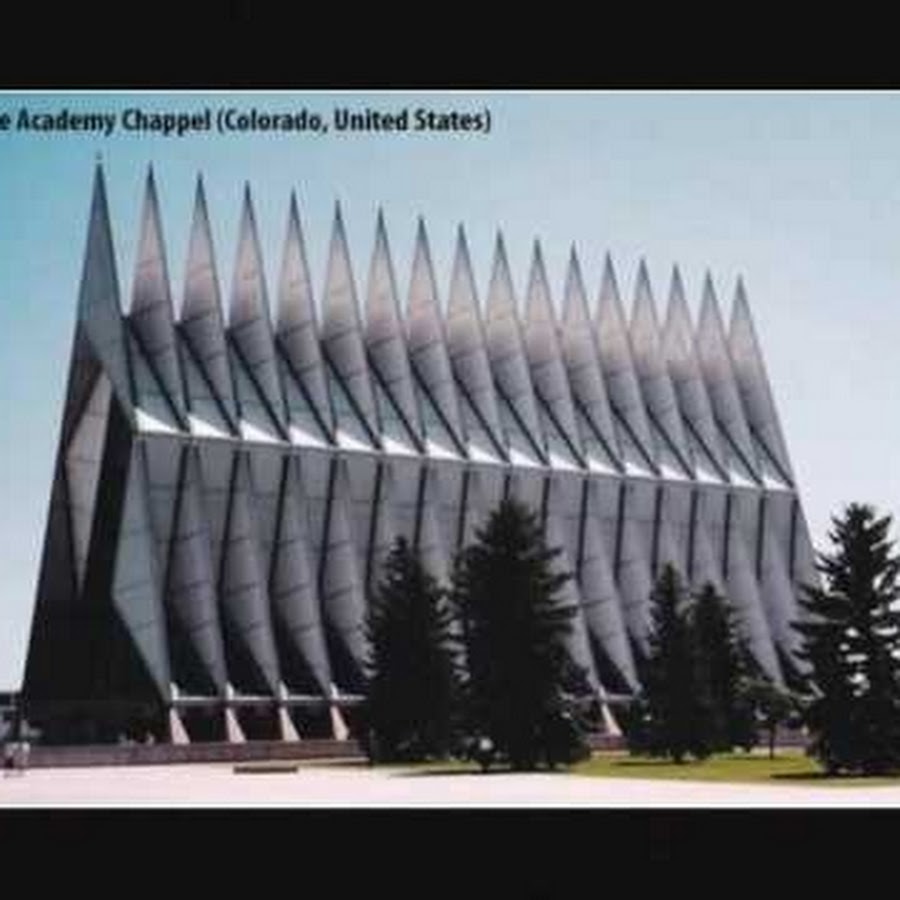

Ритм в архитектуре

Ритм в архитектуре

Пропорция в архитектуре — отношение подобных отрезков или фигур, составляющих архитектурное сооружение и придающих ему целостность и гармоничность. Архитектурные пропорции определяются как художественным замыслом, так и конструктивно-техническими требованиями.

Витрувианский человек — рисунок, нарисованный Леонардо да Винчи примерно.

В соответствии с сопроводительными записями Леонардо, рисунок был создан для определения пропорций (мужского) человеческого тела, как оно описано в трактатах античного римского архитектора Витрувия (Vitruvius).

На рисунках виден целый ряд закономерностей, связанных с золотым сечением. Пропорции здания можно выразить через различные степени числа ϕ=0,618…Один из базовых размеров при этом принимается за 1 (единицу).
Числа Фибоначчи — элементы числовой последовательности, где начиная с 9 члена ряда результат от деления на следующий член ряда равен 0,618. Результат от деления текущего на предыдущий равен 1,618.

Храм Покрова Богородицы на Нерли подчинен строгим математическим законам пропорциональности.

Динамичность формы – это эмоциональная оценка изменения, точнее нарастания массы или пространства внутри границ формы, преобладающем в каком-либо направлении развития формы.

Статичность формы – это эмоциональная оценка неизменяемости массы или пространства внутри границ формы по всем направлениям ее развития.

Целостность – предполагает наличие главных элементов, второстепенных и подчиненных.

Членение может подчеркивать или нивелировать геометрическую характеристику формы, корректируя ее статичность или динамичность, усиливая или ослабляя оценку массы. Оно может сообщать легкость, стройность или наоборот массивность, монументальность.

Примеры статичной (а) и динамичной (б) композиций
