Какой греющий кабель выбрать? Саморегулирующийся или резистивный?

Сегодняшний рынок предлагает большой выбор нагревательного кабеля для систем обогрева разного назначения. При этом у потребителей часто возникает вопрос: какой греющий кабель выбрать в конкретном случае.


Когда следует отдать предпочтение более дорогому саморегулирующемуся, а когда лучше выбрать более дешевый кабель постоянной мощности — резистивный. Эти два вида нагревательного кабеля, служащие одной и той же цели — обогрев определенного объекта, имеют ряд существенных различий.

Основные различия резистивного и саморегулирующегося кабеля


Резистивный кабель состоит из токопроводящей нагревательной жилы в изоляции, медной оплетки и прочной оболочки. Его электрическое сопротивление постоянно, поэтому в процессе работы количество тепла, выделяемое этим кабелем, остается неизменным по всей длине вне зависимости от окружающей температуры.


Саморегулирующийся кабель имеет строение, внешне схожее с резистивным, но с рядом принципиальных отличий. Две токопроводящие жилы из меди, соединенные полупроводниковой матрицей также заключены в луженую медную оплетку и надежную внешнюю оболочку. Однако наличие полупроводниковой саморегулируемой матрицы позволяет автоматически изменять выделяемую мощность на отдельных участках кабеля при изменении температуры соответствующего участка.

Достоинства и недостатки


Резистивные кабели отличаются более высокой мощностью на погонный метр. Они могут укладываться в несколько ниток. Все резистивные нагревательные кабели характеризуются повышенной эластичностью, позволяющей делать малый радиус загиба и проводить укладку на поверхностях любой конфигурации. Цена резистивных греющих кабелей существенно ниже, чем у саморегулируемых той же мощности.


Главный недостаток резистивных кабелей — отсутствие возможности регулировать уровень теплоотдачи. Это требует порой при их эксплуатации излишнего расхода электроэнергии, а также постоянного ухода и контроля во избежание перегрева. Резистивный кабель нельзя резать, он продается готовыми секциями с фиксированной длиной. При выходе из строя одного его участка приходится заменять всю секцию. Такой кабель при взаимном соприкосновении или перехлесте может выйти из строя. Резистивный кабель используют для постоянного обогрева больших площадей, трубопроводов и резервуаров для транспортировки и хранения жидкостей, требующих поддержания стабильной температуры. Для поддержания температурного режима система обогрева на основе резистивного кабеля содержит терморегулятор.


Основные достоинства саморегулируемого кабеля — экономическая и энергетическая эффективность. При достаточно большой мощности расход электроэнергии снижается за счет его главной особенности — способности автоматически изменять выделяемую мощность. Другое ценное свойство такого кабеля — возможность нарезать его на куски нужной длины. Это его свойство позволяет дополнительно сэкономить на его количестве и упрощает монтажные работы по его прокладке. Нагревательный саморегулируемый кабель не нуждается в обслуживании, он безопасен. Все указанные свойства саморегулируемого кабеля компенсируют его более высокую стоимость.


Саморегулирующиеся нагревательные кабели применяются в системах антиобледенения, обогрева кровельных и водосточных систем и во многих других случаях.

Итак, сделать выбор в пользу резистивного кабеля стоит если:

  • речь идет об обогреве большой поверхности с одинаковым температурным режимом;

  • прокладка кабеля будет сделана грамотно, что исключит возможность повреждения его отдельных участков;

  • терморегулятор предусмотрен при проектировании системы;

  • длина стандартных секций позволяет проложить кабель без его обрезания и наращивания…


Во всех других случаях лучше отдать предпочтение саморегулируемому кабелю.


Но и в том, и в другом случае следует учесть необходимую мощность нагревательного кабеля и условия его эксплуатации.

Как выбрать греющий кабель — как самостоятельно выбрать саморегулирующийся нагревательный кабель

Спектр применения греющего кабеля очень широк – подогрев полов и стен в доме или квартире, нагрев кровли крыши от обледенения, обогрев канализационных и водосточных труб и батарей и т.д. Нагревательные кабели сейчас активно используются не только в жилых помещениях, но и на промышленных и инфраструктурных объектах. Простота укладки греющего кабеля, его надежность, практичность использования, эффективность и сравнительно невысокая цена делают его одной из самых популярных технологий терморегуляции.

Однако для того чтобы выбрать нагревательный элемент, который максимально подходит для конкретного помещения и определенных задач, необходимо учитывать некоторые особенности самого кабеля. Греющий кабель бывает следующих типов:

  • Резисторный греющий кабель (одножильный или двужильный)

  • Саморегулирующийся греющий кабель

Свойства и применение резисторных греющих кабелей

Самый распространенный вид кабеля – резисторный. Он состоит из жилы (нихром, медь или латунь) по которой проходит электроэнергия, преобразующаяся в тепло. Поверх жилы идет изоляция из специального полимерного материала, потом идет так называемая экранирующая оплетка (элемент заземления и защиты от электромагнитных волн). Завершает конструкцию верхний полимерный слой. Ключевое значение в резисторных проводах имеет количество жил. Одножильный греющий кабель отличает:

  • Постоянная теплоотдача по всей длине. При такой конструкции возможно перегревание отдельных участков. Вместе с тем, элемент может быстро нагреваться

  • При укладке кабеля необходимо, чтобы разные концы провода соединялись в одной точке

  • Сильное электромагнитное излучение

Технологическая особенность и низкая цена (по сравнению с саморегулирующим аналогом) такого вида кабеля делает его использование наиболее целесообразным в производственных помещениях.

Двужильный кабель считается более «старшим» поколением нагревательного элемента и имеет следующие характеристики:

  • Две жилы – одна токопроводящая, а вторая нагревательная

  • Отсутствие необходимости сводить оба конца в одной точке при укладке элемента

  • Более высокая степень электромагнитной защиты

  • Дополнительная изоляция

Благодаря высокой степени поглощения электромагнитных излучений этот тип кабеля можно выбрать для использования в жилых помещениях.

Однако не стоит считать, что один вид греющего кабеля лучше другого, скорее каждый имеет свою специфику и рекомендуется для использования в разных помещениях. К примеру, одножильный резисторный кабель можно выбрать для установки в нежилых помещениях (коридор, туалет, ванная комната или гараж), а вот в жилых комнатах лучше проложить двужильный кабель.

Свойства саморегулирующегося кабеля

Третий тип кабеля, имеющий принципиальные отличия от резисторных, – это саморегулирующийся нагревательный кабель. Данный вид проводника принято считать наиболее универсальным, т.к. благодаря своей особенной конструкции он не допускает перегревания элементов и поддерживает постоянную комфортную температуру. Возможность использования данной системы и область ее применения определяется особенностями самонагревающегося кабеля:

  • Помимо токопроводящих жил в основе нагревательного элемента лежит полимерная матрица, которая и позволяет регулировать температуру. С ростом температуры проводимость полупроводника уменьшается и снижается тепловая мощность. На практике такая система позволяет реагировать на изменения температуры окружающей среды

  • Обеспечивается надежная механическая защита

Еще одна особенность саморегулирующегося нагревательного кабеля – это его плоская форма. Она позволяет создать максимально плотный контакт с поверхностью. Этот момент особенно важен, ведь нагревательные кабели используются не только в жилых помещениях, но и для обогрева кровли, защиты трубопроводов от промерзания и даже полов на открытом воздухе. Единственный недостаток саморегулирующихся нагревательных элементов – это их высокая стоимость.

Хорошим решением для изготовления теплых полов в различных помещениях могут быть  готовые «нагревательные маты», которые представляют собой ровные куски полимерной пленки с уже уложенной змейкой саморегулирующегося нагревательного кабеля. Такие маты позволят сделать «теплый пол» значительно быстрее.

Греющий кабель для водопровода: советы по выбору

Греющий кабель – это кабель, предназначенный для обогрева какого-то определенного участка или объекта: водопровода, кровли, пандусов, ступеней и т.п.

Существует всего два вида греющего кабеля: саморегулирующийся и резистивный.

В данной статье мы попытаемся Вам рассказать какой кабель и где лучше всего подходит, а также поможем Вам выбрать кабель для водопровода.

Виды греющего кабеля

Как мы писали выше, существует два вида греющего кабеля:

  • Саморегулирующийся кабель. Название говорит само за себя, это кабель, который за счет полупроводниковой матрицы способен сам менять свое сопротивление в зависимости от температуры окружающей среды, т.е. чем холоднее, тем больше кабель потребляет электроэнергии и наоборот.

  • Резистивный греющий кабель. Имеет постоянную мощность, может быть одножильным или двужильным.

Какой кабель выбрать?

Все зависит от ваших целей и потребностей.

Cаморегулирующийся греющий кабель

Если вам нужно избавиться от наледи на кровле или обогреть трубопровод, водосток, цистерну и т.п., то идеальным вариантом будет выбрать – саморегулирующийся греющий кабель.

Саморегулирующийся кабель может быть: без оплетки, с оплеткой от механических повреждений, с оплеткой от механический повреждений и ультрафиолетовых лучей.

Без оплетки

Это самый недорогой кабель (серый), который укладывается (монтируется) на трубу и под теплоизоляцию. У кабеля нет заземления, не рекомендуется укладывать на открытую поверхность, кровлю и т.п., поскольку кабель не предназначен для работы в таких условиях.

С оплеткой

Более дорогой кабель, который уже идет с заземлением, не боится механических повреждений. Им можно обогревать водостоки, кровлю (кабель с УФ-защитой). Не требуется теплоизоляция. Также есть «пищевой» кабель с оплеткой, который укладывается внутрь трубы с питьевой водой.

Резистивный греющий кабель

Если же нужно собрать систему для обогрева тротуаров, площадок, пандусов и ступеней, то тут хорошим вариантом будет собрать систему с резистивным кабелем, тем более, что для таких целей есть специальный кабель Gulfstream Snow.

Какой кабель выбрать для водопровода?

Для водопровода лучшим вариантом будет купить саморегулирующийся греющий кабель. Если планируется наличие теплоизоляции, то подойдет самый простой кабель без оплетки, если же нет, то кабель с оплеткой (с аббревиатурой «CR»).

После того, как Вы определились с кабелем, следует подобрать мощность. Мощность зависит от многих факторов, один из которых – диаметр трубы.

Для Вас мы составили примерный расчет, в котором указан диаметр трубы и примерный по мощности кабель, который Вам подойдет. Расчет примерный, потому что нет точных данных по вашему трубопроводу, где он расположен, утеплен или нет, если да, то чем и т.п.

  • Ø до 25 мм. – подойдет кабель мощностью 10 Вт/м.

  • Ø от 25 до 40 мм. – 16 Вт/м.

  • Ø от 40 до 60 мм. – 24 Вт/м.

  • Ø от 60 до 80 мм. – 30 Вт/м.

  • Ø более 80 мм. – 40 Вт/м.

Вот вроде бы и все. Но если у Вас остались вопросы или Вам требуется подбор кабеля, можете обратиться за помощью в наш интернет-магазин, наши менеджеры точно могут рассчитать и сказать какой кабель вам потребуется, поскольку у нас есть специальная программа, которая проводит 100% расчет по вашим исходным (предоставленным) данным, да и опыт наших менеджеров никто не отменял.

Как выбрать саморегулирующийся кабель

На Российском рынке кабельной продукции постоянно растёт количество марок саморегулирующегося греющего кабеля на основе полупроводниковой матрицы.

Наиболее известные бренды «Heat Systems», «Bartec», «CСТ» и др. При высокой внешней схожести данного вида продукции, характеристики кабеля различных марок могут значительно отличаться друг от друга, что хорошо прослеживается ценообразованием.

Особенности конструкции греющего кабеля на основе саморегулирующейся матрицы


  1. Медные жилы


    По медным жилам подается напряжение к саморегулирующейся матрице. От сечения жил зависит максимальная длина греющего кабеля.

    Например, для кабеля мощностью 11 Вт/м площадь сечения жил – 0,5 мм2, а для 17 Вт/м — 0,7 мм2 при этом максимальная длина одного куска кабеля составляет не более 100 м. При мощности саморегулирующегося кабеля 25 Вт и сечении медных жил по 1,1 мм2 максимальная длина саморегулирующегося кабеля может быть 80 метров.



  2. Саморегулирующаяся полупроводниковая матрица


    Полупроводниковая матрица — это «сердце» кабеля, его греющая часть. Свойства материала, составляющего матрицу таковы, что при изменении температуры окружающей среды изменяется электрическое сопротивление самого материала и соответственно его тепловыделение.

    Например, саморегулирующийся кабель HS-FSR2-CT 31W при температуре воздуха 0 °С выделяет 36 Вт/м, при нагреве до +20 °С тепловыделение снижается до +25 Вт/м, а при нагревании до +60 °С выделение тепла практически прекращается.


    Кроме температурных свойств матрицы есть еще одна важная характеристика, называемая «старение матрицы» — это когда по истечении определенного времени количество выделяемого тепла снижается. У различных марок кабеля данный эффект проявляется по-разному. У качественных кабелей снижение выделяемого тепла изменяется незначительно и за 8-10 лет работы греющего кабеля не превышает 10%. У кабелей низкого качества количество выделяемого тепла может снизится до нуля уже через год использования. Поэтому добросовестные производители, такие как «Heat Systems», «Bartec» постоянно следят за качеством выпускаемой продукции, регулярно проводят испытания греющих кабелей, в том числе и на «старение матрицы».



  3. Внутренняя изоляция


    Изоляция греющей матрицы также играет важную роль. Она должна иметь достаточную прочность, однородную структуру и хорошую теплопроводность, а сопротивление изоляции должно быть не менее 1 МОм (п. №4.5.3 «Методические указания по проведению приёмо-сдаточных испытаний специальных электроустановок с применением нагревательного кабеля», ГУ «ПЕТЕРБУРГГОСЭНЕРГОНАДЗОР» военный инженерно-технический университет, 2001 г.).



  4. Экранирующая оплетка


    Экран саморегулирующегося кабеля выполняется из луженой меди, он предотвращает возможность поражения людей электрическим током. На данном типе кабеля она должна иметься обязательно! Саморегулирующийся кабель должен быть подключен к питающей цепи через УЗО (п. №3 «Временные технические требования к специальным электроустановкам. Электроустановки распределенного обогрева. Кабельные системы обогрева», ФГУ «БАЛТГОСЭНЕРГОНАДЗОР» военный инженерно-технический университет, 2003 г.).



  5. Внешняя защитная оболочка


    Защищает всю конструкцию от механических воздействий и от воздействия окружающей среды.


    Самая распространенная оболочка – полиолефиновая, она подходит для большинства сфер применения саморегулирующегося греющего кабеля, применяющегося для подогрева труб и трубопроводов.


    В случаях когда саморегулирующийся кабель применяется для систем антиобледенения (обогрев крови и водостоков) внешняя оболочка должна быть из термопластика стойкого к ультрафиолетовому излучению. Иначе через некоторое время под воздействием солнечных лучей она потрескается и кабель выйдет из строя.


    В местах, где могут присутствовать коррозионные химические растворы и агрессивные пары применяется оболочка из фторполимера, которая обеспечивает защиту и является стойкой к агрессивным средам.

Некоторые «хитрости», применяемые при продажах саморегулирующихся кабелей

В данный момент на рынке присутствует саморегулирующийся кабель без экрана (медной оплетки) и внешнего защитного слоя. Это противоречит общепринятой безопасности конструкцию кабеля и приводит к снижению надежности и безопасности. Буквы СТ, CF или СR в маркировке кабеля указывают на наличие медного экрана и наружной изоляции (термопластик или фторполимер), а их отсутствие указывает на то, что перед Вами полуфабрикат кабеля.

Примеры полноценных саморегулирующихся кабелей

HS-FSR2-CT 31W – саморегулирующейся кабель «Heat Systems» марки FSR на напряжение 220-240 В (2) c луженым медным экраном (С) и оболочкой из термопластика (T) мощностью 31 Вт/м.

10BTV2-CR – саморегулирующийся кабель «Raychem» марки BTV на напряжение 220-240 В c луженым медным экраном и оболочкой из модифицированного полиолефина мощностью 10 Вт/м.

SRL 30-2-CR – саморегулирующийся кабель «WUHU» марки SRL на напряжение 220-240 В (2) c луженым медным экраном (С) и оболочкой из термопластика (R) мощностью 30 Вт/м.

Пример наименования полуфабриката (заготовки для изготовления кабеля)

SRL 30-2 – саморегулирующийся кабель марки SRL на напряжение 220 В (2) мощностью 30 Вт/м, без защитного экрана и без оболочки (отсутствуют буквы CR).

Такой кабельный полуфабрикат имеет класс защиты «0» от поражения человека электрическим током (ГОСТ 12.2.007.0-75 С. Электроприборы класса защиты «0» допускается применять только в огороженных зонах или помещениях, а также в помещения без повышенной электрической опасности (отсутствует сырость или токопроводящая пыль; токопроводящие полы; высокая температура; возможность одновременного прикосновения человека к металлоконструкциям зданий, имеющим соединение с землей, технологическим аппаратам, механизмам и т. п., с одной стороны, и к металлическим корпусам электрооборудования с другой) (п.1.1.13 ПУЭ).

Кроме того, международная электротехническая комиссия рекомендует исключить электрооборудование класса защиты «0» из международной стандартизации (ГОСТ Р МЭК 61140-2000).

Будьте внимательны при заказе саморегулирующихся греющих кабелей, разберитесь в маркировке кабеля, удостоверьтесь, что конструкция кабеля подходит для решение вашей задачи.

Убедитесь, что производитель имеет сертификаты соответствия на греющий кабель (при применении греющего кабеля во взрывоопасных зонах производитель обязан иметь сертификат взрывобезопасности на этот кабель), так же поинтересуйтесь, проходил ли кабель испытания на старение, так как отсутствие этих данных может привести к напрасной трате ваших денег.

Саморегулирующиеся нагревательные кабели без экрана, например, HS-FSM2, SRL 30-2 и подобные должны применяться только в закрытых технологических процессах где ограничен доступ человека.

Применение саморегулирующегося кабеля без экрана для монтажа систем обогрева в быту категорически запрещено!!!

Смотрите также

Как Выбрать Мощность Греющего Кабеля

Основным показателем выбора греющего кабеля для обогрева труб, является удельная мощность. Правильное определение мощности необходимо для нормальной работы системы и рационального энергопотребления. Недостаточная мощность, причина сбоев в работе системы обогрева, и не выполнения ею прямого назначения. Высокая мощность станет причиной большого потребления электроэнергии, а вместе с тем и лишних финансовых расходов.

Выбор мощности определен несколькими факторами. Основные: диаметр и длина трубопровода, ее размещение, вид теплоизоляции. Чем толще теплоизоляция, тем меньше теплопотерь, а соответственно требуется меньше тепловой энергии для компенсации теплопотерь. В промышленных системах электрообогрева потребуются более тщательные расчеты, и учет определенных особенностей. Выбрать мощность саморегулируемого греющего кабеля для электрообогрева бытового водопровода проще. Достаточно учесть диаметр обогреваемой трубы либо использовать калькулятор расчета на нашем сайте:

Водопроводные трубы термокабелем обогревают в следующих вариантах:

  1. При наружной прокладки системы, сейчас используется нечасто и нуждается в хорошей теплоизоляции даже в случае применения греющих кабелей;

  2. Ввод трубопровода в дом обязательно оснащается системой обогрева, поскольку этот участок наиболее подвержен промерзанию;

  3. В случае расположения трубопровода в помещении, которое не утеплено и не отапливается (подвал, чердак и т.п.)

В зависимости от назначения и расположения трубы, ее можно обогреть как внутри так и снаружи. Если в процессе прокладки сети нет возможности установить обогрев снаружи, можно использовать греющий кабель который устанавливается внутри. Размер трубы при этом ограничен, ее диаметром. Он не должен быть более 32 мм. Мощность кабеля составляет 10 – 20 Вт/м. При этом обогрев трубы происходит только на участке, где возможно промерзание. Для наружной укладке могут использоваться более мощные кабели.

Необходимо обратить внимание на установку систем обогрева на трубы, выполненные из пластика. Именно от материала, из которого изготовлены пластиковые трубы, зависит мощность кабеля. Обращаем внимание, что для большинства пластиков максимальная температура составляет 95 градусов. При обогреве рекомендуется использовать низкотемпературные греющие кабели.

Как выбрать греющий кабель для обогрева трубы


Системы обогрева труб кабелем. Как выбрать провод для обогрева трубы. Какой мощности потребуется термокабель для обогрева воды в трубе. Подбор саморегулирующегося кабеля для подогрева водопровода.


Купить кабель для подогрева трубы


Для предотвращения замерзания водопровода или канализации в зимний период используются специальные греющие кабели. Для обогрева труб оптимально применение саморегулирующихся греющих кабелей, так как их можно устанавливать на трубы из любого материала (металл, металлопласт, полипропилен, PE, PEX) не боясь того, что кабель перегреет трубу или перегорит. Это возможно благодаря свойству саморегулирующихся кабелей менять выделяемую мощность на каждом отдельном своем участке в зависимости от температуры на поверхности кабеля. Т.е. чем сильнее кабель нагревает трубу, тем меньше он начинает греться и остывает. Причем происходит это не по всей длине кабеля, а только на перегретом участке. Благодаря этой особенности такой кабель не боится самопересечений, перехлестов, прост в монтаже.

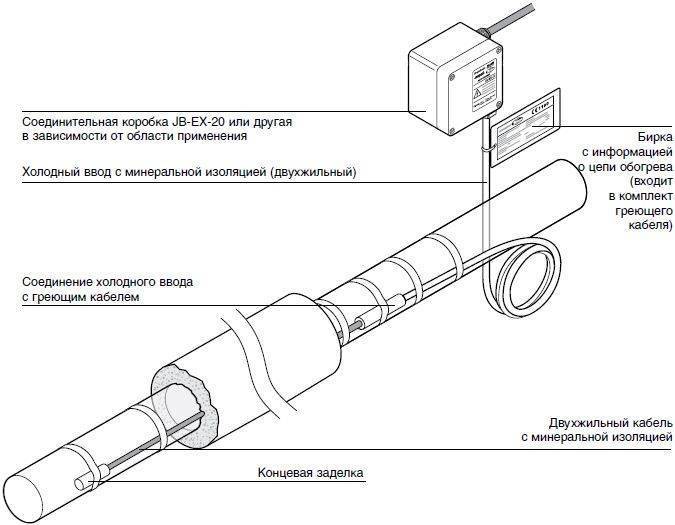

Монтаж кабеля для обогрева трубы возможен


  1. Снаружи трубы


  2. Внутри трубы (при установке греющего кабеля в трубу с питьевой водой выбирайте кабель, предназначенный для питьевой воды)




Выбор кабеля для защиты трубопровода от замерзания зависит от следующих факторов:


  • диаметра трубы


  • материала трубы


  • толщины теплоизоляции


  • минимальной температуры окружающей среды


По таблице определяются теплопотери трубы в зависимости от внешних условий. Для определения теплопотерь трубы или водопровда вы должны:


  1. Выбрать диаметр трубы


  2. Выбрать толщину теплоизоляции


  3. Выбрать разность внутренней (температуры продукта в трубе) и наружной (температуры окружающей среды) температур


  4. На пересечении этих значений в таблице найти теплопотери трубы  на 1 погонный метр при заданных параметрах


  5. В соответствии с теплопотерями трубы выбрать нагревательный кабель необходимой длины и мощности.


Пример расчета теплопотерь трубы


Исходные условия:


  • труба диаметром: 3/4 дюйма


  • толщина теплоизоляции: 20 мм


  • температура воды в трубе: +5ºС


  • минимально возможная температура окружающей среды: — 35 ºС


Разность внтуренней и наружней температур получаем равной 40ºС. По исходным данным находим в таблице теплопотери нашей трубы. Они составят 8,9 Вт/м. Таким образом, для компенсации теплопотерь нашей трубы понадобится кабель мощостью не менее 9 Вт/м (например Raychem FrostGuard) и длинной, равной длине обогреваемого участка. Если подобрать кабель необходимой мощности невозможно, нагревательный кабель спиралью наматывается на трубу. Для защиты от замерзания трубы диаметром 50 мм при тех же условиях понадобится кабель 17,3 Вт/м (например Комплект для подогрева труб AURA FS)





































Толщина теплоизоляции

трубы, мм


Разность температур

на улице и в трубе, º С


Диаметр трубы, дюйм / мм























½ /


¾ /


1 /


1,25 /


1. 5 /


2 /


3 /


13


19


25


32


38


51


76





Теплопотери трубы, Вт


10


20


5,3


7,0


8,7


10,3


11,9


15,1


21,6





30


8,0


10,5


13,0


15,4


17,9


22,7


32,4





40


10,6


14,0


17,3


20,6


23,8


30,3


43,1





50


13,3


17,5


21,6


25,7


29,8


37,9


53,9





60


15,9


21,0


26,0


30,9


35,7


45,4


64,7


20


20


3,5


4,4


5,3


6,2


7,0


8,7


11,9





30


5,3


6,7


8,0


9,2


10,5


13,0


17,9





40


7,1


8,9


10,6


12,3


14,0


17,3


23,8





50


8,8


11,1


13,3


15,4


17,5


21,6


29,8





60


10,6


13,3


15,9


18,5


21,0


26,0


35,7


30


20


2,9


3,5


4,1


4,7


5,3


6,4


8,7





30


4,3


5,3


6,2


7,1


8,0


9,7


13,0





40


5,8


7,1


8,3


9,5


10,6


12,9


17,3





50


7,2


8,8


10,4


11,8


13,3


16,1


21,6





60


8,6


10,6


12,4


14,2


15,9


19,3


26,0


40


20


2,5


3,0


3,5


4,0


4,4


5,3


7,0





30


3,8


4,6


5,3


6,0


6,7


8,0


10,5





40


5,1


6,1


7,1


8,0


8,9


10,6


14,0





50


6,3


7,6


8,8


10,0


11,1


13,3


17,5





60


7,6


9,1


10,6


12,0


13,3


15,9


21,0


50


20


2,3


2,7


3,1


3,5


3,9


4,6


6,0





30


3,5


4,1


4,7


5,3


5,9


6,9


9,0





40


4,6


5,5


6,3


7,1


7,8


9,2


12,0





50


5,8


6,9


7,9


8,8


9,8


11,5


15,0





60


6,9


8,2


9,4


10,6


11,7


13,9


18,0


100


20


1,8


2,1


2,3


2,5


2,7


3,1


3,9





30


2,7


3,1


3,5


3,8


4,1


4,7


5,9





40


3,6


4,1


4,6


5,1


5,5


6,3


7,8





50


4,5


5,1


5,8


6,3


6,9


7,9


9,8





60


5,4


6,2


6,9


7,6


8,2


9,4


11,7




Полезные статьи



Как правильно выбрать греющий кабель?

Термокабель — одно из актуальных современных изобретений, помогающих создавать системы обогрева различных сооружений. При помощи подобных греющих коммуникаций удается решать проблемы с обогревом полов, трубопроводов, кровель. Применение такого ноу-хау расширяет диапазон доступных архитектурных решений, позволяет повысить комфортность жилых построек.

Принципы функционирования и достоинства

Одно из ключевых преимуществ греющего кабеля — гибкость, за счет чего размещается на какой угодно поверхности для организации ее равномерного прогрева. Прочие достоинства термокоммуникаций таковы:

  1. Надежность готовой системы — при условии правильного произведения расчетов и соблюдения монтажных технологий.
  2. Универсальность. Годится для прогревания располагающихся под открытым небом или в грунте трубопроводов, крыш разнообразных конструкций, обустройства теплых полов.
  3. Экологичность. Не причиняет вреда природе.
  4. Легкость монтажа, простота эксплуатации.

Принцип работы у всех подобных коммуникаций аналогичен: нагрев происходит под влиянием силы проводимого электротока. Различаются же разные типы кабеля по определенным характеристикам, главная из которых — удельное тепловыделение. Этот показатель вычисляется путем разделения выраженной Ваттами мощности на погонный метр такого проводника.

Состоит изделие из следующих основных элементов:

  • внутренняя жила, изготавливаемая из сплавов, имеющих высокое сопротивление. Причем существует прямая зависимость между этим параметром и удельным тепловыделением.
  • защитная оболочка, которой покрывается внутренняя жила. Создается из изолирующих полимеров, снабжается медной проволочной экранирующей сеткой из проволоки либо цельным алюминиевым экраном.
  • общая наружная оболочка, выполненная бесшовным методом из ПВХ. Защищает все конструктивные элементы от негативного внешнего воздействия.

Отличия между отдельными разновидностями термокабеля заключаются в количестве внутренних греющих жил, для каждой из которых предусмотрена собственная оболочка. Наиболее бюджетный и простой вариант — одножильные изделия, недостаток которых состоит в подверженности влиянию электромагнитного излучения, происходящего извне. Большей надежностью отличаются двух- либо трехжильные варианты. Дополнительно подобные коммуникации часто оснащаются фольгированными защитными экранами. По этому параметру кабели разделяются на неэкранированные и экранированные. Технология производства последних сложнее, потому расценки на них повыше.

Разновидности термокабелей

По одной из ключевых характеристик они разделяются на резистивные и саморегулирующиеся. Первые попроще по своему устройству, находят применение при организации систем теплых полов в жилищах либо при необходимости прогрева труб, чей диаметр не превышает 4 см. Если этот параметр больше, требуется обогрев кровли или работы выполняются для промышленных нужд, используется саморегулирующийся вариант термокабеля. Он характеризуется тем, что самостоятельно, без задействования специализированных датчиков, реагирует на изменения температурных показателей, давая старт обогреву при их снижении относительно заданного значения.

Резистивные нагревательные кабели

Отличаются простотой конструкции, невысокими расценками, повышенным удельным тепловыделением. Стабильно сохраняют заложенные изготовителем характеристики на весь эксплуатационный период. Существенный недостаток — необходимость поддержания исправности проложенных термокоммуникаций по всей длине: при поломке любого участка потребуется полная замена целой обогревательной секции, поскольку при ремонте разрезать ее недопустимо. Реализуются уже готовыми секциями — потенциальному покупателю останется только подобрать изделия по длине. Различия по этому показателю между кабелями под единым артикулом подразумевают применение производителем внутренних жил, отличающихся по составу. Укорачивать секцию недопустимо: при сокращении длины вдвое настолько же возрастет удельное тепловыделение, а подобная ситуация чревата перегоранием изоляции, серьезными поломками.

Саморегулирующиеся нагревательные кабели

Здесь применяются полупроводниковые внутренние жилы. Показатели сопротивления последних подстраиваются под температуру окружающей среды. Ключевое преимущество подобного изделия — высокая надежность, отсутствие склонности к перегоранию либо перегреванию при самопересечении отдельных фрагментов. Нарезание таких коммуникаций на фрагменты допустимо, что существенно упрощает монтаж или проведение ремонтных работ. Использование термокабеля саморегулирующегося типа приводит к повышению КПД системы обогрева, помогает добиться экономии электричества. Недостатком этих изделий становится ограничение времени эксплуатации полупроводниковой матрицы 10-15 годами. Потому не стоит замуровывать подобные коммуникации. Для систем теплых полов они не годятся — тут предпочтительнее резистивные аналоги.

Дополнительные преимущества саморегулирующихся термокабелей таковы:

  • плоская форма, что улучшает контакт с обогреваемой поверхностью;
  • устойчивость к воздействию коррозионных веществ или паров — при использовании фтормолимерной оболочки;
  • допустима эксплуатация в зонах повышенной взрывоопасности.

Сфера применения греющих кабелей

К выбору кабелей для различных целей стоит подключать специалистов. Они помогут определиться с необходимой моделью, типом, прочими параметрами.

Водопровод

Нагревательные коммуникации монтируются снаружи либо изнутри водопроводных систем. При большом диаметре труб используется саморегулирующийся вариант изделия, который прокладывается снаружи. В остальных ситуациях допустимы применение коммуникаций резистивной разновидности, внутреннее прокладывание.

Теплый пол

Здесь подходит резистивный тип греющихся коммуникаций, которые при монтаже необходимо равномерно распределять под напольным покрытием, внутри будущей цементной стяжки. После подключения термокабельной системы к сети пол будто трансформируется в сплошную отопительную панель.

Кровля

Кабельные обогревательные коммуникации используются для предотвращения ее обледенения. Прокладываются в местах формирования сосулек, наледи, повышенного скопления снежных наносов. Тогда отпадет необходимость работ по чистке кровли, отличающихся повышенной травмоопасностью и трудоемкостью. Нет ограничения по совместимости термокабеля с современными кровельными материалами.

Резервуары и прочие емкости

Потребность обогревать их существует на промышленных предприятиях — ради предотвращения заледенения воды, жидких нефтепродуктов либо иных подобных химических соединений. Здесь допускается применение термокабелей любого типа.

Критерии выбора нагревательных коммуникаций

Один из главных параметров — конструктивные особенности. Саморегулирующиеся изделия часто изготавливаются с использованием пары медных электропроводных жил, матрицы, изоляционного слоя, оплетки и внешнего кожуха. Отсутствие оплетки говорит о принадлежности кабеля к бюджетной категории, его меньшей крепости и сниженной устойчивости к механическим повреждениям. Оплетка служит средством заземления таких коммуникаций, потому стоит предпочесть модели, где она используется.

Еще один требующий внимания момент — применяемый производителем тип внешней изоляции. Для бытовых нужд: создания систем обогрева кровель, канализации либо водостоков, — сгодятся термокоммуникации с полиолефиновым изолирующим слоем. Для производственных потребностей, где важна стойкость к ультрафиолету, агрессивной среде, стоит приобретать термокабели со фторполимерной изоляцией. Для водопроводных систем при условии внутренней прокладки лучше оболочка из фторопласта.

Следующий параметр, который непременно необходимо учитывать, — температурный класс. Особенно важен он при обустройстве систем обогрева водопровода либо водостока. Низкотемпературные нагревательные коммуникации прогреваются обычно до +65 по Цельсию, причем удельная их мощность не превышает 15 Вт/м. Подобный вариант сгодится для предотвращения замерзания труб, не отличающихся большим диаметром. Максимум среднетемпературных проводников — +120 градусов, а мощность на погонный метр составляет 10-33 Вт. Такие изделия стоит приобретать для водопроводных или водосточных коммуникаций среднего диаметра либо при обустройстве обогрева кровли. Высокотемпературные термокабели часто прогреваются до +190 по Цельсию, а мощностные показатели их находятся в пределах 15-95 Вт/м. Такое решение не подойдет для домашнего использования, но в промышленных масштабах либо при необходимости обогревать трубы с большим диаметром вполне уместно.

Специалистами рекомендовано следующее соотношение диаметра труб и мощности электрокабеля:

  • при 15-25 мм — порядка 10 Вт/м;
  • для 25-40-миллиметровых — 16 Вт/м;
  • 40-60-миллиметровые требуют 24 Вт/м;
  • 60-80-миллиметровые — 30 Вт/м;
  • для изделий диаметром свыше 8 см — 40 Вт/м.

Мощностные характеристики учитываются обязательно. Их несоответствие эксплуатационным условиям приводит к не достижению необходимых для конкретной обогревательной системы температурных показателей или к перерасходу электричества.

Немалое значение имеет бренд: известный производитель предпочтительнее ноунейма. Лучшие предприятия-изготовители — Raychem, Devi, Ensto, Lavit, Nelson. Среди отечественных торговых марок особенно зарекомендовал себя Теплолюкс (ССТ).

Общие вопросы о нагревательном кабеле

Мы получаем довольно много вопросов о нагревательном кабеле здесь, в O. E.M. Обогреватели: что это такое, как пользоваться, для чего пригодится и т. Д. Мы собрали эту страницу и статьи, на которые есть ссылки, чтобы попытаться ответить на любые вопросы, которые могут у вас возникнуть, чтобы вы могли быть уверены, что получаете правильный кабель и правильно его используете. Мы хотели бы думать об этом как о «Все, что вам нужно знать о нагревательном кабеле». Если у вас есть вопрос, на который здесь нет ответа, позвоните нам и задайте его по телефону (866) 685-4443 или напишите нам по электронной почте — и ваш вопрос может даже стать темой нашей следующей статьи.

Что такое нагревательный кабель (нагревательный кабель, нагревательный кабель и т. Д.)?

Нагревательный кабель — это просто кабель, который нагревается при пропускании через него тока. Он также известен как нагревательный кабель, нагревательный кабель, нагревательный кабель и другие аналогичные названия, но он отличается от нагревательной ленты и нагревательного шнура (см. Вопрос ниже, чтобы узнать о различиях). Существует много различных стилей нагревательных кабелей, которые могут достигать разной температуры и служить разным целям; у нас есть широкий выбор, который вы можете просмотреть в нашем магазине.У нас также есть некоторая информация о различиях между нагревательными кабелями и их использовании.

Вернуться наверх

Что такое нагревательная лента? Как насчет нагревательного шнура? Есть разница?

Полная статья: Тепловая лента и нагревательный кабель: в чем разница и какой из них мне нужен?

Несмотря на сходство названий — и хотя нагревательный кабель для водосточных желобов и крыш часто продается под названием «тепловая лента» — между ними есть различие.Мы суммировали наиболее важные различия между ними в таблице ниже. Чтобы узнать больше о конкретных характеристиках каждого из них, ознакомьтесь с полной статьей.

Нагревательная лента

, нагревательный кабель, нагревательные шнуры: краткий обзор

Нагревательный кабель

Нагревательная лента

Нагревательный шнур

Более низкие значения плотности мощности и температуры, с максимальными температурами в диапазоне от 150 ° F до 500 ° F, включая кабели низкой интенсивности, хорошо подходящие для предотвращения замерзания. Более высокие плотности мощности и температуры, от лент с максимальной температурой 305 ° до лент с очень высокой температурой, рассчитанных на температуру до 1400 ° F (760 ° C). Плотность мощности и конструкция сопоставимы с нагревательной лентой.
Доступен с корпусами, устойчивыми к воде и многим химическим веществам и пригодными для использования на открытом воздухе. Некоторые стили устойчивы к влаге или подходят для использования на электропроводящих поверхностях, но их нельзя погружать в воду и, как правило, они предназначены для использования внутри помещений.
Довольно жесткий (примерно такой же гибкий, как садовый шланг), но очень хорошо подходит для спирального наматывания на трубы. Очень гибкий, чтобы соответствовать узким контурам и необычным формам. Такая же гибкая, как нагревательная лента, но более проста в использовании неточной упаковки.
Немного закругленный, напоминающий кабель типа NM или Romex ™. Плотность мощности измеряется в ваттах на фут. Плоский в поперечном сечении.Плотность мощности измеряется в ваттах на квадратный дюйм. Круглый в поперечном сечении.
Многие стили можно обрезать до нужной длины и добавить заделки в полевых условиях. Продаются фиксированной длины от 2 до 20 футов (в зависимости от стиля). Изготовлен на заказ или продается фиксированной длины от 3 до 24 футов.

Наверх

Какой нагревательный кабель мне следует использовать, чтобы предотвратить образование ледяной плотины в моем желобе?

Многие люди заходят на наш сайт, потому что ищут более надежный нагревательный кабель для защиты от обледенения крыш. Как правило, комплекты, которые доступны в хозяйственных магазинах (от семейных заведений на углу до крупных розничных продавцов), хорошо работают в течение сезона, но в следующем году можно только догадываться. начнут ли они снова работать. У нас на складе есть простое решение этой проблемы: комплект для снеготаяния SpeedTrace Roof & Gutter Snowmelt Kit. Этот комплект основан на популярном и надежном семействе саморегулирующихся нагревательных кабелей SpeedTrace — эти кабели являются прочными изделиями профессионального уровня, и при хорошем обращении, мы знаем, что они прослужат в течение десяти или более лет. Добавьте к этому отсутствие хлопот за счет того, что не нужно каждый год или два подниматься на крышу для замены кабеля, и комплект SpeedTrace стоит вложенных средств.

Добавление любого комплекта нагревательного кабеля к вашей крыше — довольно сложный проект, но комплект SpeedTrace упрощает задачу, включая все необходимое, поэтому вам не нужно беспокоиться о том, заказали ли вы правильный комплект концевой заделки или отправились на охоту за кронштейны для подвешивания водосточной трубы. Вся информация, необходимая для его установки, содержится в руководстве по установке комплекта (PDF), которое вы также можете найти на странице заказа любого из комплектов. В руководстве также показано, как определить размер комплекта, но для быстрого ознакомления у нас есть таблица на общей странице комплекта SpeedTrace.

Вернуться наверх

Как насчет того, чтобы трубы не замерзли?

Как и в случае с крышами, мы предлагаем универсальный комплект для защиты от замерзания труб, созданных вокруг саморегулирующегося нагревательного кабеля SpeedTrace. Вы также можете заказать SpeedTrace отдельно (в стандартном или экстремальном исполнении, с разной плотностью ватт) или, если вы чувствуете себя комфортно при отключении цепи, вы можете использовать один из наших кабелей, нарезанных по длине, например Freezstop, с комплект концевой заделки.Если у вас есть какие-либо вопросы о том, как установить кабель на ваши конкретные трубы, позвоните нам по телефону (866) 685-4443, и мы будем рады помочь.

Вернуться наверх

Означает ли «саморегулирование» мне не нужен термостат?

Полная статья: Что на самом деле означает «саморегулирование»

К сожалению, нет. «Саморегулирующийся» — это несколько вводящий в заблуждение термин, который был придуман изобретателем продукта. Нам нравится использовать более точный термин «самоограничение».«По сути, это означает, что саморегулирующийся кабель не может перегреться до точки повреждения кабеля. То, что не делает, а , однако, означает, что он не станет горячее, чем необходимо, для чего бы вы ни были» Низкотемпературные саморегулирующиеся нагревательные кабели обычно достигают максимальной температуры около 160 ° F, то есть намного горячее, чем вам нужно, если вы просто используете его для предотвращения замерзания труб. много энергии пытается достичь максимальной температуры, , если вы не добавите терморегулятор.

Однако контроллер не должен быть очень дорогим. Если вы используете кабель постоянного тока, мы рекомендуем SoliStat ™, который не перегорает, как большинство термостатов при подключении к цепям постоянного тока. Для цепей переменного тока у нас есть много различных элементов управления, которые вы можете просмотреть в нашем магазине.

Вернуться наверх

Какой длины или короткого кабеля я могу проложить?
Как проложить нагревательный кабель от солнечной панели? (Правило трех)

Мы разговариваем с довольно большим количеством людей, которые заинтересованы в прокладке нагревательного кабеля от солнечной батареи — например, на удаленных месторождениях нефти, где некоторые компоненты оборудования необходимо нагреть до соответствующей температуры для работы.Это именно то, для чего подходит низковольтный нагревательный кабель, но вам может потребоваться больше мощности или другая настройка, чем вы планировали. У нас есть практическое правило, которое мы используем здесь, чтобы найти числа для солнечной системы отопления, которая будет работать так, как вам нужно: правило трех для солнечного отопления. Здесь сказано, что:

  • Ваша солнечная батарея должна быть способна выдавать 3 раза по максимального количества ватт, которое может потреблять обогреватель.
  • Ваша батарея должна выдерживать 3 раза по максимального количества энергии, которое обогреватель может потреблять за ночь.

Может показаться, что избыточность слишком велика, но, по нашему опыту, при любой настройке меньшего размера вы рискуете перебоями в подаче электроэнергии. Правило трех защищает вас от долгих облачных периодов и коротких северных дней. Правильная установка солнечной батареи окупит вложенные в нее деньги за счет сокращения времени простоя.

Вернуться наверх

Руководство для владельца передвижного дома по установке и безопасности тепловой ленты

Секрет сохранения тепла зимой заключается в многослойной одежде, и то же самое касается водопровода в вашем доме: вы хотите, чтобы между элементами и водопроводом было как можно больше слоев.В этой статье мы покрываем тепловую ленту. Мы поможем вам понять, почему и как это работает, сколько стоит запустить, сколько вам нужно купить и как безопасно установить.

Основные темы этой статьи:

Что такое тепловая лента

Тепловая лента используется для предотвращения замерзания металлических и жестких пластиковых трубопроводов, заполненных водой. В регионах с низкой температурой замерзания тепловая лента — один из самых популярных способов защиты труб от замерзания, поскольку он доступен по цене и отлично работает.Тепловая лента не липкая. На самом деле это простой резистивный теплопроводящий гибкий провод, который использует электричество для производства тепла. Этот источник тепла прижимается к вашим уязвимым водопроводным трубам и защищает воду от замерзания.

Тепловая лента для мобильных домов

Пожилым домовладельцам мобильных и промышленных домов необходимо проявлять особую осторожность при выборе тепловой ленты. При выборе старых мобильных домов необходимо учитывать две вещи: материал водопровода и электрическую систему, используемую в доме.Некоторые из старых линий подачи воды, используемых в передвижных домах (до PEX), слишком тонкие, чтобы выдерживать даже самые низкие температуры тепловой ленты. Если в вашем доме есть более старые жесткие пластиковые трубы, вам понадобится низкотемпературная тепловая лента, одобренная для этого конкретного материала. Кроме того, владельцы мобильных домов должны использовать только экранированную тепловую ленту, которая рассчитана специально на электрические характеристики их дома.

В магазине запчастей для дома на колесах продается электрическая водопроводная тепловая лента.

Большинство ленточных нагревателей с легким весом и терморегулятором не предназначены для домов старой постройки.Следует использовать только те марки, которые внесены в список UL для использования в промышленных домах. В большинстве современных домов сегодня есть водопроводные трубы, похожие на пластик, такие как PEX или PVC. Выбирая тепловую ленту и изоляцию, вы должны быть уверены, что получаете продукт, одобренный для вашего конкретного применения.

Алюминиевая проводка и тепловая лента — не лучшее сочетание

Еще одна проблема для пожилых владельцев мобильных домов — это алюминиевая проводка. Хотя алюминий не использовался в мобильных домах на протяжении десятилетий, во многих домах он все еще есть.Алюминиевые соединители проводов (и сама проводка) подвержены коррозии, что ослабляет соединения, необходимые для безопасного передвижения на электричестве. Соедините это с высоким энергопотреблением обогревателей и некоторых тепловых лент, и вы получите рецепт катастрофы. Хорошая идея — как можно скорее заменить алюминиевую проводку во всех старых передвижных домах.

2 типа тепловых лент, 2 типа установки

Существует два способа монтажа проводки на тепловых лентах.Первый — это зашитая тепловая лента. Эти ленты профессионально подключаются к электрической системе вашего дома и управляются собственным выключателем. У большинства из нас нет такой роскоши, как установка такого типа, потому что для ее установки требуется лицензированный электрик. Второй метод установки тепловой ленты — это использовать сертифицированный удлинитель для использования вне помещений и розетку GFCI.

Тепловая лента вставлена ​​в розетку GFCI.

Саморегулирующаяся тепловая лента

Новые модели с автоматическим контролем температуры (также известные как саморегулирующиеся) — лучший выбор, поскольку они экономят деньги на расходах на электроэнергию.Эти интеллектуальные тепловые ленты повышают температуру только с наступлением более холодной погоды. Вы можете в значительной степени подключить, установить и забыть, пока не отключите их весной.

Силиконовая тепловая лента

Существует два типа тепловой ленты для промышленных домов. Первый тип — это цельная плоская тепловая лента с резиновым или силиконовым покрытием. При установке силиконовой тепловой ленты она никогда не должна перекрывать себя, а тепловая лента не должна иметь перегибов или крутых изгибов. Найдите термостат на самом холодном конце трубы.Эта конкретная тепловая лента покрыта резиной и устойчива к влаге, что помогает ей прослужить дольше.

Плетеная тепловая лента

Второй тип тепловой ленты — плетеная. Наиболее рекомендуется для мобильных домов. Плетеная тепловая лента немного сложнее купить и установить. Плетеная лента все еще остается. Эта тепловая лента продается ногами, поэтому трудно определить, сколько именно вам понадобится. Кроме того, вы также должны приобрести два конца для установки на любом конце ленты.При установке он оборачивается вокруг трубы и может безопасно перекрываться, что делает его более безопасным в использовании. Недостатком использования этого типа тепловой ленты является то, что она не имеет резинового покрытия, она имеет свойство ржаветь и перестать работать из-за отсутствия влагобарьера. Большинству подрядчиков нравится использовать этот тип ленты, поскольку они могут покупать ее в больших количествах и использовать только то, что необходимо для каждой конкретной работы.

Лучшая тепловая лента для труб из ПВХ

Большинство водопроводных труб из ПВХ могут безопасно выдерживать температуру 140–160 градусов, не опасаясь расплавления.

Где установить тепловую ленту

Тепловую ленту следует устанавливать только на открытую трубу, расположенную за пределами вашего дома. Как указывалось выше, водопроводные и канализационные линии в области между землей и дном мобильного дома являются наиболее распространенным местом для установки тепловой ленты для мобильных и промышленных домов. Хотя плинтус или фундамент помогают скрыть водопроводы и немного защитить трубы от элементов, они все равно остаются открытыми трубами в неотапливаемом помещении.В большинстве звонков по линии замороженной воды за последние два десятилетия колоссальные 95% происходили из-под мобильного дома. Обычно в пределах 3 футов от точки заземления или там, где обертка живота и изоляция мобильного дома были повреждены или удалены по какой-либо причине.

Взгляд под дом на колесах.

Материалы, необходимые для установки тепловой ленты

  • Необходимое количество тепловой ленты или плетения, необходимое для обертывания водяных линий с интервалом от 6 до 8 дюймов.
  • Источник питания (розетка GFCI, удлинитель)
  • ПВХ / изолента
  • Изоляция трубы из стекловолокна
  • Пароизоляционная пленка
  • Измерительная лента
  • Ножницы и нож
  • Маска, перчатки и средства защиты глаз
  • Принадлежности для очистки ваша труба (тряпка с очистителем)

Вы можете упростить установку отопления, предварительно спланировав и убедившись, что у вас есть все необходимое, прежде чем вы заберетесь под дом.Предварительно обрежьте ленту, стяжки или ремни, которыми вы прикрепляете тепловую ленту к трубе. Вы хотите скотчем или завязать его хотя бы каждые 10-12 дюймов, но лучше всегда теснее. Вы хотите, чтобы тепловая лента постоянно контактировала с водопроводной трубой. Узнайте о ссудах на ремонт мобильных домов здесь.

Сколько термоленты нужно купить?

Диаметр и материал трубы используются для расчета необходимого количества тепловой ленты. Например, для медной трубы 1/2 дюйма длиной 18 дюймов потребуется около 24 дюймов тепловой ленты. Вот таблицы для труб различной ширины и длины, а также материала.

Также имейте в виду, что если производитель рекомендует это, вам также необходимо будет купить нужное количество изоляционной пленки из стекловолокна.

Как установить тепловую ленту

Часто труба, необходимая для установки тепловой ленты, находится в нескольких футах под передвижным домом. Если в вашем доме мало места для лазания, вам может потребоваться сложная установка. В остальном установить тепловую ленту не так уж и сложно.Мы оцениваем его на 6 из 10 для тех, кто предпочитает обычные домашние проекты своими руками.

Прикрепите тепловую ленту рекомендованной производителем лентой или стяжками.

Параллельная установка

Есть два способа установить тепловую ленту на трубу. Первый — параллельный, когда тепловая лента наклеивается ровной прямой линией на трубу. Если вы используете этот метод под своим мобильным домом, обязательно разместите тепловую ленту на стороне, наиболее подверженной воздействию погодных условий.

Установка спиральной обмотки

Второй метод заключается в том, чтобы на короткие промежутки времени наматывать спиральную ленту вокруг водопровода.Это лучший метод установки, если водопроводные линии вертикальные и подвергаются воздействию элементов с нескольких сторон. На изображении ниже вы можете увидеть светло-зеленую линию, идущую параллельно трубе. На второй трубе волнистые линии представляют собой тепловую ленту, а черные линии представляют собой ленту, которая удерживает тепловую ленту на трубе.

Спиральная тепловая лента.

Оберните тепловую ленту с изоляцией

После того, как вы установили тепловую ленту и убедились, что она остается максимально сухой, вы можете обернуть ее изоляцией, ЕСЛИ производитель тепловой ленты рекомендует это (многие так и делают).Изоляционная тепловая лента помогает легче поддерживать постоянную температуру и защищает ее от повреждений. Мы рекомендуем изоляцию из стекловолокна только в 99% случаев. Стекловолокно имеет более высокую огнестойкость, чем другие изоляционные материалы, такие как рукава из пенопласта, поэтому он более безопасен.

Оберните изоляцию из стекловолокна вокруг тепловой ленты, если это рекомендует производитель.

Чтобы установить изоляцию из стекловолокна вокруг трубы с помощью тепловой ленты, вы просто начинаете с одного конца и оборачиваете водопровод, стараясь не затянуть обертку.Стекловолоконная пленка для труб на Amazon

Установка пароизоляции / барьера

Последним этапом установки тепловой ленты является пароизоляция или гидроизоляция. Гидроизоляционный барьер устанавливается так же, как и изоляция, но пластик наматывается в направлении, противоположном направлению изоляции. Плотно прилегающая форма, но не слишком тугая — это то, чего вы пытаетесь достичь. Вы хотите, чтобы изоляция была защищена от непогоды. Утеплитель из стекловолокна теряет свою эффективность при намокании.

Пароизоляция, обернутая изоляцией из стекловолокна.

Другая важная информация о тепловой ленте

Сколько энергии потребляет тепловая лента?

Наиболее распространенные тепловые ленты используют либо 2 Вт на фут, либо 7 Вт на фут, и предохраняют водопровод от замерзания до впечатляющих -50 градусов по Фаренгейту. Newsminer.com объясняет, что если средняя тепловая лента потребляет 5 Вт электроэнергии на фут, то тепловая лента длиной 6 футов будет использовать 30 Вт для нагрева трубы.При нынешних тарифах на электроэнергию в Фэрбенксе, штат AK, 30 ватт на 4 месяца будет стоить около 20 долларов.

Тепловая лента была слишком изолирована от брызг пены и сгорела. (Amazon.com).

Безопасна ли тепловая лента?

Саморегулирующиеся тепловые ленты совсем не сильно нагреваются, поэтому они не помогают разморозить трубы. На самом деле их следует устанавливать на ваши трубы задолго до первого замерзания. Новые саморегулирующиеся тепловые ленты включатся, когда температура опустится ниже 40–38 градусов. Тем не менее, Washington Post сообщает, что современные сертифицированные тепловые ленты, соответствующие стандартам UL, ежегодно вызывают около 2000 домашних пожаров, 10 смертей и 100 травм. Большинство этих несчастных случаев можно было бы предотвратить, если бы домовладельцы следовали этим советам:

    • Если вы используете удлинитель для питания своей тепловой ленты, убедитесь, что он рассчитан на использование вне помещений.
    • Покупайте только сертифицированные UL тепловые ленты.
    • Тепловая лента должна иметь заземляющую или трехконтактную вилку.Особенно в старых передвижных домах из-за металлического шасси и заземления. Используйте только розетку с быстродействующим выключателем замыкания на землю (GFCI).
    • Не устанавливайте тепловые ленты внутри стен, полов или потолков. Тепловую ленту следует использовать только снаружи.
    • Установите тепловые ленты непосредственно на трубу, которую необходимо защитить от замерзания. Не устанавливайте тепловую ленту вокруг изоляции трубы — только саму трубу.
    • Не покрывайте тепловые ленты изоляцией, даже если производитель ленты разрешает это.
    • Если вы добавляете изоляцию, используйте только стекловолокно или другой негорючий материал. Не используйте пенопласт или виниловую изоляцию, так как они могут легче воспламениться.
    • Не наматывайте тепловую ленту на себя, даже если это разрешено некоторыми производителями.
    • Никогда не используйте металл для крепления тепловой ленты к трубе.
    • Расположение термостата в инструкциях производителя. Должен ли он упираться в трубу и быть покрыт изоляцией для измерения температуры трубы или висеть без покрытия для измерения температуры воздуха?
    • Проверяйте все тепловые ленты и электрические соединения перед зимой и не реже одного раза в месяц зимой.Замените тепловую ленту, если на ней есть порезы, трещины, обугленные следы, следы жевания животных, оголенные провода или свободный или отсутствующий конец. Если это выглядит подозрительно, его следует заменить или удалить.

Тестирование термостата с тепловой лентой.

Регулярно заменяйте тепловую ленту

Говоря о замене, срок службы нагревательной ленты составляет всего 3 года. Большинство производителей тепловых лент предупреждают, что вам следует заменять тепловые ленты как минимум каждые 3 года. Тепловая лента почти постоянно связана как с водой, так и с электричеством и обычно плохо защищена от непогоды.

Другая важная информация о тепловой ленте

Нельзя добавлять тепловую ленту после того, как ваши трубы замерзли, и ожидать, что она разморозит вашу трубу. Это, конечно, поможет, но тепловая лента — это средство профилактики — она ​​в первую очередь защищает линию от замерзания. Прочтите дополнительные советы по подготовке к зиме для вашего мобильного дома. Замерзание и разрушение водопровода может стать неприятным и дорогостоящим случаем не только для самой линии, но и для окружающих сооружений. К счастью, есть несколько хороших вариантов, которые помогут предотвратить любые проблемы в будущем. Узнайте больше о сантехнике в передвижных домах.

Тепловая лента подключена к розетке GFCI.

Интеллектуальная сигнализация о замораживании

Существуют системы сигнализации о замерзании, которые могут быть установлены, чтобы предупредить вас, когда ваши линии достигают критически низкой температуры. Сама сигнализация устанавливается внутри вашего дома со шнуром, прикрепленным к водопроводу. Установка довольно проста и понятна, но, как всегда, следуйте рекомендациям и инструкциям производителя.

Хорошие идеи, о которых нужно помнить

Вы можете найти тепловую ленту в местном хозяйственном магазине или заказать через Интернет в интернет-магазине, например, в магазине запчастей для дома на колесах.или Lowe’s. Главный приоритет — убедиться, что тепловая лента рекомендована для водопровода вашего дома. Тепловая лента — это обычно используемая защита от непогоды, но ее необходимо правильно использовать и регулярно проверять, чтобы она была безопасной и эффективной. Спасибо, что прочитали Mobile Home Living!

(Изображения: Homedepot.com,

Умный нагревательный кабель, который помогает защитить трубы и кабели при температуре -30 ° C.

F-10 — это умный саморегулирующийся нагревательный кабель, который распознает температуру окружающей среды и соответствующим образом регулирует мощность.Поскольку нагревательный кабель заботится о себе сам, у вас всегда будет равномерное распределение тепла и контролируемое потребление. F-10 также испытал и протестировал алюминиевый экран, который делает этот кабель прочным, но действительно простым в установке.

Параллельно-резистивный, это означает, что саморегулирующийся нагревательный кабель состоит из двух параллельных проводов, встроенных в полупроводниковый материал, который регулирует свою мощность в зависимости от температуры окружающей среды. Несмотря на то, что на улице может быть выше нуля и эффект защиты от замерзания не нужен, нагревательный кабель все равно будет включен. Чтобы полностью отключить его, вы должны установить термостат, например, EB-Therm 800. F-10 можно использовать как внутри, так и снаружи для водопроводных и канализационных труб.

Очень простая установка

Поскольку кабель является саморегулирующимся, его можно легко разрезать и перекрестить, чтобы он идеально подходил к трубе, без риска перегрева. Холодный кабель не нужен. Алюминиевый экран также упрощает снятие изоляции и установку кабеля, а также делает его прочным. Прерыватель замыкания на землю должен использоваться со всеми конструкциями нагревательного кабеля.

Раствор для обогрева питьевой воды

F-10 и аксессуары к нему подходят для установки внутри труб с питьевой водой. Это связано с тем, что они одобрены для использования с питьевой водой в соответствии со стандартом KTW и NSF / ANSI Standard 61. Это означает, что F-10 и его аксессуары создают одобренную для питьевой воды систему отопления, части которой предназначены для идеального взаимодействия.

Интеллектуальные аксессуары упрощают работу

С полным комплектом кремниевого соединения / разъединителя, одобренным для использования с питьевой водой, для подключения кабеля не требуется термофен.Вместо этого используется клей, что означает отсутствие так называемых «горячих работ». Еще одним умным аксессуаром является дополнительный набор F-10, который не только одобрен для питьевой воды, но и имеет овальную упаковку, которая идеально соответствует форме кабеля. Это означает, что резьбовое соединение имеет надежное и плотное уплотнение.

Справляется с самыми тяжелыми условиями

F-10 был разработан, чтобы справляться с самыми холодными зимами. Нагревательный кабель защищает:

  • Внутри установлена ​​неизолированная пластиковая труба диаметром 32 мм при температуре до -30 ° C.
  • Установленная снаружи пластиковая или металлическая труба 32 мм с изоляцией 20 мм, -20 ° C.
  • Эффект можно усилить, установив двойной или спиральный кабель.

Примеры приложений:

  • Водопровод
  • Канализационная труба
  • Дренажные трубы
  • Уэллс

Предотвращение замерзания водопроводных труб с помощью тепловой ленты

Тепловая лента может быть спасением в холодном климате, где водопроводные трубы и шланги подвергаются воздействию отрицательных температур.Если вы когда-либо сталкивались с разрывом или замерзанием водопровода зимой, вы знаете, какие дорогостоящие повреждения могут произойти. Когда трубы замерзают, вода расширяется и может разорвать трубы, потенциально выпуская тысячи галлонов воды в ваш дом.

Изоляция ваших труб имеет важное значение и предотвратит замерзание труб во многих ситуациях, но этого не всегда достаточно, когда температура остается низкой в ​​течение нескольких дней или когда температура падает до минусового диапазона. Вот где пригодятся решения для электрического отопления.

Существует несколько различных способов нагрева водопроводных труб и шлангов для предотвращения замерзания или для оттаивания воды, если они все же замерзли. Знание доступных вариантов поможет вам принять лучшее решение при подготовке домашней сантехники к зиме. Вот несколько вариантов, обычно используемых для водопроводных труб и водяных шлангов.

Тепловую ленту этого типа, предлагаемую несколькими производителями, можно обрезать до любой длины для индивидуальной подгонки или приобрести в виде набора различной длины.Тепловая лента автоматически изменяет свою тепловую мощность в соответствии с изменениями окружающей температуры. Он практически не выделяет тепла, когда температура выше точки замерзания, и увеличивает уровень тепла при понижении температуры. Контроль температуры не требуется, и многие типы могут быть перекрыты без опасности перегрева (см. Инструкции производителя).

Вы можете купить саморегулирующийся термокабель в рулоне, а иногда даже за ногу в некоторых магазинах бытовой техники или товаров для дома.В дополнение к кабелю вам понадобится комплект для подключения с торцевой заглушкой, а также доступная розетка для подключения кабеля. Если вы покупаете саморегулирующуюся тепловую ленту в виде комплекта на определенную длину, заглушка уже прикреплена.

Другой тип тепловой ленты очень похож на саморегулирующийся, но регулируется отдельным термостатом. Его тоже можно купить ногой или в рулоне, но для него требуется отдельный комплект подключения с термостатом для контроля температуры.Нагревательная лента также может быть адаптирована к вашему применению, поскольку ее можно обрезать до любого необходимого размера; затем к концам кабеля добавляются заглушки.

Нагревательная лента с термостатическим управлением также доступна в виде комплекта различной длины с уже прикрепленными заглушкой и термостатом.

Для использования в климате, где зимой может потребоваться поливная вода, некоторые производители предлагают шланги для воды с подогревом. Они могут быть полезны домовладельцам в переходном климате, где периоды заморозков ограничены и по-прежнему требуется орошение или где необходимо наполнить поилки для скота. Шланги с подогревом бывают разной длины и имеют электропроводящие провода, встроенные в резиновые или виниловые стенки шланга. Когда эти шланги подключены, электрический ток нагревает шланг до конца. Эти шланги автоматически отключаются в теплую погоду для экономии электроэнергии и предотвращения перегрева.

Советы по установке и использованию тепловой ленты

  • Рассмотрим комплект термоленты: В дополнение к необработанному термокабелю, который продается на ногах и снабжен заглушками, вы также можете купить комплекты термоленты практически любой длины, которая может вам понадобиться — от 3 футов до 100 футов .К этим лентам уже прикреплены заглушки, и обычно на них есть индикатор питания, который указывает, когда лента активно нагревается. Большинство этих устройств оснащены встроенным термостатом, который измеряет температуру труб, чтобы включать и выключать ленту при колебаниях температуры, тем самым экономя электроэнергию.
  • Прочтите спецификации: При выборе тепловой ленты прочтите упаковку, чтобы убедиться, что она подходит для вашего применения. Большинство тепловых лент одобрено для использования на пластиковых или металлических водопроводах, но лучше убедиться, что это так, перед покупкой.Кроме того, убедитесь, что в нем есть нужные вам функции, такие как индикатор питания и встроенный термостат.
  • Измерьте перед покупкой: Сантехнические трубы, расположенные на внешних стенах, — это место, где чаще всего требуется тепловая лента, поскольку эти стены подвергаются отрицательным температурам наружного воздуха. Тепловая лента редко требуется для труб, проходящих через внутренние стены. Перед тем, как пойти в магазин, измерьте, чтобы определить, сколько термоленты вам нужно купить. Если вы планируете наматывать ленту по спирали вокруг трубы, длина ленты должна быть значительно больше длины водопроводной трубы.

Осторожно установите тепловую ленту в соответствии со спецификациями производителя. Многие типы тепловой ленты просто прикрепляются к нижней стороне трубы и могут быть прикреплены к трубе с помощью изоленты или стяжек. Другие типы предназначены для наматывания на трубу по спирали, а некоторые могут быть установлены любым способом. Не перекрывайте ленту, если производитель не указывает, что это допустимо.

Тепловая лента наиболее эффективна, если после установки ее покрыть изоляцией трубы.Хороший выбор — длинные трубки из пенопласта, надетые на трубы и тепловую ленту. Однако внимательно прочтите инструкции на упаковке, чтобы убедиться, что тепловая лента может быть покрыта изоляцией. И убедитесь, что термостат находится в самой холодной зоне и непосредственно на самой водопроводной трубе, чтобы давать точные показания.

Осторожно

Тепловая лента, разработанная для водопроводных труб, аналогична той, которая используется на крышах для предотвращения образования ледяных плотин вдоль карнизов, но продукты не всегда взаимозаменяемы, если производитель четко не одобряет использование в обоих случаях.Более дешевые тепловые ленты «постоянной мощности» могут представлять опасность повреждения черепицы при использовании на крыше, в то время как некоторые саморегулирующиеся тепловые ленты могут быть одобрены для использования на трубах или крышах. Прочтите инструкции на упаковке, чтобы определить утвержденные приложения.

Предотвращение и размораживание замерзших труб

Предотвращение и размораживание замерзших труб | Американский Красный Крест
