Правила электропроводка в деревянном доме: Электропроводка в деревянном доме своими руками

Проводка в деревянном доме: как избежать пожара

Монтаж проводки в деревянном доме значительно отличается от этого процесса в бетонном или кирпичном жилище. Связано это с сильной горючестью материала. Какие конструктивные элементы стоит использовать при монтаже проводки в деревянном доме? Ответ электрика в нашей статье.

Открытая проводка в деревянном доме

Открытой проводкой называется та, которая проложена по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п. (ПУЭ 2.1.4.1). Хотя сама по себе открытая проводка в домах и квартирах довольно редкое явление, в деревянных коттеджах она встречается часто.

В ПУЭ в таблице 2.1.3 «Выбор видов электропроводок и способов прокладки проводов и кабелей по условиям пожарной безопасности» приводятся варианты монтажа открытой и срытой проводок. Нас интересуют первая и третья колонки: в первой указаны варианты прокладки для конструкций из сгораемых материалов, то есть в нашем случае древесины, а в третьей — какой при этом должен быть кабель с точки зрения пожарной безопасности.

Преимуществом такой проводки является то, что всегда удобно ее обслуживать, так как все провода на виду. Если вы поклонник ретро стиля, тогда такой вариант отлично подойдет вашему деревянному дому.

Обратите внимание, что при монтаже вышеуказанными способами не обязательно (но желательно) брать провод с несгораемой изоляцией. Главное, чтобы в любом случае у вас был свободный доступ к проводке.

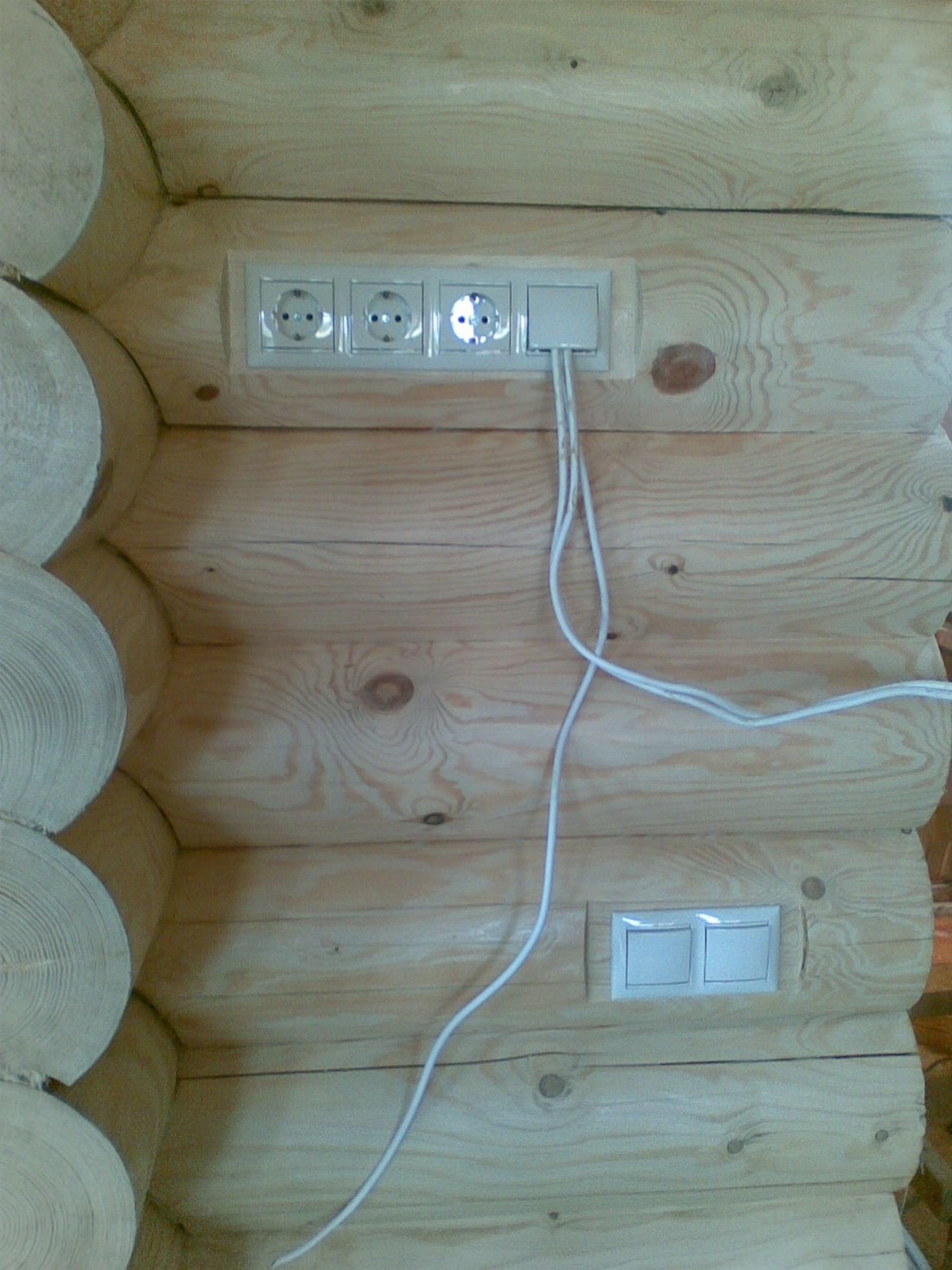

Скрытая проводка в деревянном доме

Если вы хотите монтировать в деревянном доме скрытую проводку, воспользуйтесь той же таблицей. Материалы при этом могут быть следующие:

Негорючая подкладка. В качестве такой подкладки используют жесть или асбестовое полотно. Сначала в канал укладывается подкладка, затем провод, далее опять подкладка, полностью закрывающая провод, а на завершающем этапе все закрывается деревянной доской. Монтаж в этом случае не такой удобный, как с кабель каналом, но по цене выходит чуть дешевле.

Кабель канал или гофрированная труба обязательно должны быть выполнены из металла. Хотя ПУЭ допускает укладку любого негорючего материала, например, полимерной трубы, мы рекомендуем все же использовать металл. Дело в том, что пластиковую гофру очень любят грызуны, поэтому существует вероятность ее повреждения вредителями. А вот металл они точно не будут грызть.

Советы домашнему электрику:

Теги

электропроводка

пошаговая инструкция разработки схемы и рекомендации по подключению

Работы, связанные с электричеством, требуют внимания, соблюдения правил и аккуратности. А электропроводка в деревянном доме своими руками требует еще большего внимания: материал очень пожароопасен. Потому, при планировании и монтаже обращайте внимание на требования и рекомендации нормативных документов. Если опыта у вас недостаточно, очень желательно перед подключением, а еще лучше также и перед началом монтажа, пригласить на консультацию грамотного электрика. Он сможет указать вам на недоработки и просчеты.

Содержание статьи

Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки  должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже:  IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток»  электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых  групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п.  — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

Пример нарисованной на плане схема электропроводки в деревянном доме

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Виды электропроводки в деревянном доме

После установки щитка и монтажа всех необходимых автоматов можно приступать к разводке электрических кабелей в доме. В деревянном доме есть три способа проложить электрокабель:

• Открытая или наружная электропроводка — на специальных изоляторах. Этот способ был очень популярен  в начале прошлого века, а сегодня снова входит в моду в помещениях, оформленных в стиле ретро.

  Открытая проводка на изоляторах становится снова популярной в интерьерах в стиле ретро

• Проводка в кабель-каналах или специальных проводах. По сути, это тоже открытая проводка — она доступна в любой момент времени, только провода уложены с специальные лотки. Одна из разновидностей этого типа проводки — в плинтусах.

  Проводка в кабель-каналах

• Закрытая (скрытая) проводка. В деревянном доме возможна, если предусматривается обшивка стен или потолка. В этом случае кабели укладываются в гофрированный металлический рукав (не пластиковый) или в металлические трубы и в таком виде разводятся по дому. Причем углы сгиба должны быть 90°,120° или 135°: так обеспечивается возможность перетяжки — замены поврежденных участков кабеля без разрушения отделки. Потом вся проводка прячется за отделочными материалами.

  Скрытая проводка должна прокладываться в трубах или металлической гофре

Особенности закрытой проводки в деревянном доме

Как вы поняли, закрытую проводку можно делать на этапе строительства или капитального ремонта. Причем при ее прокладке есть особенности: все узлы соединений должны быть смонтированы в специальных металлических коробках, к которым должен быть свободный доступ. Их нельзя прятать под отделкой, потому их крышки подбирают в тон и/или стараются расположить в местах, не привлекающих внимания.

При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках

Если скрытая проводка в деревянном доме ведется не кабелем, а изолированными проводами, толщина стенок металлических труб регламентирована:

• для медного провода сечением до 2,5 мм² толщина стенок может быть любой;
• при сечении до 4 мм² толщина металлической стенки должна быть не менее 2,8 мм;
• если жилы имеют сечение от 4,5 до 10 мм² труба должна иметь стенку не менее 3,2 мм;
• при сечении от 10,2 до 16 мм² стенка должна быть не тоньше, чем 3,5 мм.

При прокладке электрических кабелей требований к толщине стенок металлической трубы нет, потому допустимо кабели (они имеют двойную и тройную изоляцию)  укладывать в металлическую гофру или, как еще говорят, в металлорукав. Это намного удобнее и быстрее.

Прокладка кабеля в гофрированном металлическом шланге (металлорукаве) намного удобнее и требует меньших затрат времени и денег

Но в любом случае, так как провода будут спрятаны, доступ к ним крайне ограничен. Вносить изменения в существующую сеть — хлопотно и дорого. Потому, перед тем как приступить к установке закрытой электропроводки в деревянном доме, внимательно проверьте схему и делайте все очень тщательно и скрупулезно.

Правила установки электропроводки кабель-каналах

При устройстве открытой электропроводки или прокладке ее в кабель-каналах тоже есть свои правила. Они касаются того, на каком расстоянии от пола, потолка, углов и других конструкция можно их располагать. Все эти нормы для большей наглядности отображены на фото.

Как можно устанавливать открытую проводку на изоляторах или кабель-каналах

Выбор сечения кабеля и его подключение

Сечение жил кабеля выбирают в зависимости от плановой нагрузки (в кВт) и материала жилы. Совсем необязательно делать всю разводку кабелем с одинаковой жилой. Можно сэкономить без ущерба для безопасности. Для этого на каждый участок подобирают сечение в зависимости от мощности приборов, которые будут сюда подключаться. Их потребляемая мощность суммируется, добавляется около 20% запаса и по этой величине в таблице подбирается сечение.

Таблица выбора сечения электрокабеля в зависимости от нагрузки

Для подключения электропитания в деревянном доме добавляются еще требования по пожарной безопасности. Основное — оболочка провода должна быть негорючей. В таких проводах в наименовании есть буквы «нг». Для обеспечения требуемой степени защиты также необходима двойная (ВВГ) или тройная (NYM) изоляция кабелей.

Чтобы электропроводка в деревянном доме своими руками была сделана правильно, лучше всего использовать кабели с разноцветными жилами. Тогда вы точно не перепутаете ноль с фазой или заземлением. Обычно цвета распределяются таким образом:

Если покупать будете кабель европейского производства, там цвета другие:

• «земля» — желто-зеленый;
• «ноль» — белый;
• «фаза» — красный.

Выбор розеток и выключателей

Для обеспечения пожарной безопасности в деревянном доме устанавливаться должны розетки и выключатели, имеющие металлическую монтажную пластину. Сначала на стену монтируется она, затем устанавливается внешняя панель. Допускается использование пластиковых пластин, но пластик должен быть негорючим и иметь соответствующий сертификат пожарного надзора.

Розетки и выключатели в деревянном доме должны иметь негорючие монтажные пластины

Причем, для безопасного подключения большинства современной аппаратуры требуется трехпроводные розетки с заземляющим проводом. Требуется заземление и при подключении освещения, но внутри помещения это часто не выполняется. А вот для освещения на улице наличие заземления необходимо: тут условия эксплуатации намного сложнее.

Электропроводка в деревянном доме своими руками: правила монтажа

В деревянном доме нужно постоянно помнить, что материал горюч и в данном случае лучше перестраховаться. Электропроводка в деревянном доме своими руками делается с соблюдением основных правил:

• Сначала собирается вся схема, проверяется работоспособность каждой ветки (тестером). Каждую из линий электропитания проверяем на отсутствие  короткого замыкания, «на землю». Только потом провода подключаются к автомату. Рекомендуем сразу подписывать что подключено. Потом проще искать неисправности. Подключив одну линию, включаете электропитание, подключаете нагрузку. Если сработок нет, отлично — можно продолжать. Выключаете автоматы (который идет на проверенную уже линию и вводный), работаете со следующей линией. После того как все линии проверены и подключены (подписаны), врубается вводный автомат. Затем, постепенно, по одному, включаются линии.
• Монтаж электропроводки в деревянном доме ведется только целыми кусками кабеля без соединений и скруток.
• Прокладка проводки проходит поэтапно. Уложив кусок кабеля, обязательно проверяем целостность изоляции уложенного куска кабеля. Для этого жилы и изоляцию «прозванивают» относительно земли и жил.
• При разделке кабеля оставляют запас длинны  — не менее 15-20 см. Если при неправильном соединении можно будет перезаделать не перетягивая кабели.
• Обязательно следят за цветами проводов.

С соблюдением этих правил электропроводка в деревянном доме, сделанная самостоятельно, будет безопасной и надежной.

Какие требования к электропроводке в деревянном доме

Выполняем электропроводку в деревянном доме

Если смотреть на статистику пожаров в нашей стране, то вопрос как правильно провести проводку в деревянном доме, достаточно актуален. Ведь большая часть всех пожаров в деревянных домах происходит по причине короткого замыкания, и если вы хотите обезопасить свой дом от подобного, то вопросам электроснабжения следует уделить самое пристальное внимание.

Подвод электропитания к дому

Подключение дома к электрической сети выполняет ваша энергоснабжающая компания. После согласования всех необходимых бумаг они должны установить счетчик и выполнить его подключение к питающей сети.
Сделать это они должны гибким проводом в изоляции. А для исключения проблем в дальнейшем советуем вам проверить, что изоляция на этом проводе не имеет повреждений.
Счетчик обычно устанавливают на улице. Распределительный щиток обычно расположен внутри дома.
Для его подключения нам потребуется пробить отверстие в стене дома, и согласно пункта 2.1.38 «Правила устройства электроустановок» (ПУЭ), защитить его со всех сторон несгораемым материалом. Обычно для этого применяется стальная труба с последующим заштукатуриванием.
Сам ввод, согласно 2.1.79 ПУЭ, должен располагаться на высоте не менее 2, 75 метра от поверхности земли. При этом расстояние от изоляторов, либо проводов до выступающей части крыши должно быть не менее 200 мм.
Так же достаточно важно предусмотреть, и правилами это оговаривается, невозможность скопления воды в трубе, а также ее проникновения в дом по вводам электропитания.

Установка распределительного щита

Внутренняя проводка в деревянном доме начинается с распределительного щита. Он должен быть установлен в сухом не подверженном затоплении месте.
При этом правила ПУЭ регламентируют, что над местом установки вашего распределительного щита не может располагаться ванная комната, душевая или санузел.
Сам щит должен быть выполнен на несгораемой основе и закрываться на ключ. На рынке вы сейчас найдете множество таких коробов под распределительный щиток самых разнообразных размеров.

Распределительный щит

Обратите внимание! В радиусе полуметра от распределительного щитка не должно находиться ни отопительного оборудования, ни систем водоснабжения или водоотвода, ни систем газоснабжения, а вентиляционные короба, проходящие в данном помещении, не должны иметь ответвлений.

Разводка электропроводки в деревянном доме

Разводка электропроводки скрытым способом

Проложить электропроводку в деревянном доме своими руками можно открытым и скрытым способом. Скрытый способ, который практически повсеместно применяется в кирпичных и бетонных домах, в случае с деревянными домами не так востребован.
Ведь реализовать его здесь несколько труднее, а главное, цена вопроса значительно выше. В расположенном ниже списке вы сможете увидеть варианты прокладки электропроводки скрытым способом согласно правил ПУЭ, с соблюдением условий пожарной безопасности.
Итак:

• Если мы используем обычный провод в оболочке из сгораемого материала (не огнестойкая гофра), то его необходимо уложить на подкладку из несгораемых материалов. В дальнейшем провод должен быть заштукатурен сплошным слоем толщиной не менее 1 см.
• Если вы используете обычный провод в оболочке из трудносгораемого       материала (огнестойкая гофра),       то вам будет достаточно подложить под провод несгораемый материал по всей длине.
• Если вы используете провод в оболочке из несгораемого материала (металлическая гофра), то вы можете укладывать провод непосредственно на элементы конструкции.
• В коробах из несгораемых материалов (стальных коробах) непосредственно на элементы конструкции можно применять даже провода без дополнительной защиты.
• В случае использования коробов из трудносгораемых материалов (пластиковые короба) можно применять любые провода, но под коробом должна быть прокладка из несгораемого материала, а сам короб в дальнейшем должен быть заштукатурен слоем толщиной не менее 1 см.

На фото приведен пример укладки проводки в металлическом бронешланге

Обратите внимание! Что все металлические короба и бронешланги, в которых проложен провод, должны быть дополнительно заземлены на всем участке прохождения провода.

Отдельно отметим, что подкладка из несгораемых материалов должна выступать за пределы короба или другой оболочки не менее чем на 1 см с обеих сторон. А оштукатуривание предполагает наличие слоя несгораемого слоя со всех сторон провода толщиной не менее 1 см.

Разводка электропроводки открытым способом

Так как правильно проложить проводку в деревянном доме? -проще открытым способом, этот способ применяется несколько чаще. Во-первых, реализовать его значительно проще технически, а во-вторых, вам потребуется значительно меньше расходных материалов.
К недостаткам же можно отнести только не достаточно привлекательный внешний вид такой проводки. Но при взвешенном подходе и применении дизайнерских решений можно весьма успешно скрыть все инженерные коммуникации.
Ниже приведены разрешенные ПУЭ методы , как правильно провести электропроводку в деревянном доме открытым способом:

• Незащищенные провода либо провода в сгораемой оболочке должны быть расположены на специальных роликах или изоляторах из несгораемого материала. Кроме того по всей длине прохождения провода должна быть выполнена подкладка из несгораемого материала.
• Провода и кабели в несгораемой или трудносгораемой оболочке можно укладывать непосредственно на элементы конструкции.
• При прокладке в трубах либо несгораемых коробах можно использовать провод без дополнительной оболочки.

Обратите внимание! Что использование металлических труб для прокладки электропроводки в сырых и влажных помещениях не допустимо. Кроме того прокладку в трубах необходимо выполнять так, чтоб не допустить возможность скопления влаги в трубах.

Винтажная проводка

Ретро или так называемая винтажная проводка в деревянном доме в последнее время набирает все большую популярность. Но как мы видим из приведенного выше списка она не отвечает требованиям пожарной безопасности.
В связи с этим сейчас используют декоративную проводку, которую выпускают многие компании как у нас в стране, так и за рубежом. Ее монтаж достаточно прост и с электропитанием не имеет ничего общего. Поэтому рассматривать его детально в этой статье мы не будем.

Разводка наружной электропроводки

Внешняя проводка в деревянном доме так же должна соответствовать определенным нормам и правилам. Прежде всего, это расстояние от земли до провода. Оно должно быть не меньше 2,75 метров.
Если данный провод не является вводом питания какой-то постройки, то он не должен приближаться к ее стене на расстояние менее 50 см. Кроме того к балконам и окнам провод не должен приближаться ближе чем на 1,5 метра.

Ввод электропитания в дом

Перед тем как провести проводку в деревянном доме наружного типа с использованием металлической оболочки, вы должны предусмотреть отсутствие возможности попадания и скопления влаги в ней.
Для этого применяется специальное уплотнение. А вот прокладка проводки с использованием металлической оболочки в земле вообще недопустима.

Общие рекомендации по монтажу электропроводки в деревянном доме

Перед тем как провести электропроводку в деревянном доме следует продумать не только расположение всех осветительных приборов и расположение бытовой техники, но и просчитать суммарную мощность устанавливаемого в разных уголках дома оборудования. Ведь именно хорошо продуманный и рассчитанный проект является главным залогом успеха и безопасности.
Отдельное внимание стоит уделить системам заземления. Раньше при постройке домов этой важной составляющей электросети часто пренебрегали в связи с малым количеством электрооборудования.
Сейчас же , когда производители экономят на всем, а количество электрооборудования в доме очень большое, системам заземления стоит уделить самое пристальное внимание.

Выводы

Зная как правильно сделать электропроводку в деревянном доме, вы не только обеспечите высокую надежность электроснабжения вашего дома, но и исключите возможность пожара в вашем доме из-за короткого замыкания. Кроме того, наша нехитрая инструкция по монтажу электропроводки позволит вам избежать штрафов от служб пожарной безопасности и исключит вероятность поражения электрическим током вас и членов вашей семьи.

Правила монтажа электропроводки в частном деревянном доме

Монтаж электропроводки в доме должен придерживаться определенных правил, поскольку нарушения отработанной годами технологии могут создать опасную ситуацию для жильцов и их имущества.

План прокладки — это важно

Прокладка электропроводки должна осуществляться по заранее разработанному плану, учитывающему удобство пользования или принцип электробезопасности.

Читайте также:

Сразу подразумевается, что выключатели, розетки, счетчики и разветвители располагаются в доступных для ремонта и периодического обслуживания местах.

Все токоведущие участки должны быть надежно закрыты от посторонних и защищены от случайного прямого или косвенного контакта с ними в процессе эксплуатации помещения.

Выключатели врезаются в стену на высоте полтора метра от пола в таком положении, чтобы двери в открытом состоянии не перекрывали к ним доступ.

Розетки монтируются на полуметровой высоте в местах установки электрооборудования — стиральной машин, холодильника, телевизора.

По норме на каждые 6 метров площади любой комнаты должна иметься одна розетка для простых помещений, не менее трех розеток — для кухни.

Доступ к токоведущим частям розеток перекрывается пластмассовыми заглушками с целью защиты детей.

Если розетка устанавливается в ванной комнате, например, для подключения фена или бритвы, она должна питаться через находящийся за пределами помещения разделительный трансформатор с двойным слоем изоляции.

Запрещается монтаж на расстоянии меньше полуметра от водопроводных и газовых труб, батарей отопления, кухонных моек и других заземленных металлических конструкций.а

Читайте также:

Проводка прокладывается только прямо, без наклонов, при этом схема ее расположения тщательно фиксируется, чтобы избежать повреждения проводов во время ремонта при сверлении или забивании гвоздей.

ЧИТАЙТЕ ПО ТЕМЕ: Как использовать наконечники НШВИ при прокладке проводки.

Горизонтальную прокладку проводят на расстоянии 15 сантиметров от потолка или плинтуса. Если было решено устанавливать розетки в пол, то в данном случает нужна дополнительная схема монтажа проводки.

Места вертикальной прокладки должны находиться на удалении не меньше дециметра от углов, краев дверных и оконных проемов.

Читайте также:

При монтаже очень важно проследить, чтобы провод не задевал металлические части строения.

Сматывание нескольких проводов в пучки запрещается, как и зазор между ними меньше 3 миллиметров. Важно знать как правильно скручивать провода.

Все их ответвления и соединения осуществляются в коробках.

Читайте также:

Все заземляющие и нулевые жилы соединяются сваркой, к заземляемым приборам их присоединяют с помощью болтов.

Выполнив данные правила можно долгое время спокойно жить в доме, не переживая за возможные замыкания и повреждения проводки.

Электропроводка в деревянном доме: правила установки.

Электричество в доме из бревна или бруса – не только необходимое удобство, но и вероятный источник возгорания.

Поэтому при проектировании проводки следует соблюдать нормативные стандарты. Качество проводки в деревянных домах проверяют на соответствие правилам ПУЭ и базовым требованиям:

• Все элементы, сопряженные с деревом, должны быть изолированы.
• Использовать только разрешенную защитную оболочку для кабелей.
• Группы сети должны быть обеспечены автоматами на случай короткого замыкания.

Рекомендуют делать проводку в деревянном строении открытой – это упрощает диагностику неполадок и простой доступ к проблемному участку. В электрификации домов из бревна и бруса есть нюансы, о которых вы узнаете из нашей статьи.

Проект электрификации дома

При составлении схемы руководствуйтесь поэтажным планом и расположением электроприборов внутри каждой комнаты. Проект состоит из ввода кабеля в дом, распределительного щита и разводки изолированных проводов внутри здания.

На плане определяют точки базирования всех элементов (розеток, выключателей, распределительных коробок) и рассчитывают расстояние до пола, потолка и входных проемов. Правила проектирования проводки:

• Провода располагаются перпендикулярно друг к другу, строго горизонтально или вертикально.
• Выключатели должны располагаться на комфортной высоте.
• При расположении розеток следует учесть примерную расстановку мебели, чтобы не пришлось пользоваться удлинителями.
• Для соединения проводов всегда используют распределительные короба.
• Сечение кабеля выбирают с запасом в 25-30%.
• Сеть должна выдерживать пиковую нагрузку и иметь запас прочности.

Выбирайте сечение провода и кабеля с учетом плановой нагрузки. Если в комнате планируется разместить 3 розетки, то не следует «вешать» их на один провод – безопаснее провести отдельный провод для каждой розетки. Для дома площадью до 60 кв. м расчетная нагрузка часто составляет 5,5 кВт при отсутствии электроплиты и 9 кВт при ее наличии. Если площадь больше, расчетную нагрузку увеличивайте на 1% за каждый дополнительный квадратный метр сверх 60 кв. м.

Кабели NYM и ВВГ

Еще до начала монтажа купите расходные материалы – розетки и выключатели, крепежные элементы, УЗО, автоматы, распределительный щит, распределительные коробки, гофру или кабель-каналы.  Провода и кабели – это основной расход при монтаже электричества. Опытные электрики рекомендуют использовать кабель марок ВВГнГ и NYM. Какой из них лучше для строений из бруса или бревна? Чтобы это понять, следует разобраться в их особенностях и отличиях.

В многожильном негорючем кабеле ВВГнГ содержится 2-5 медных жил в изоляции из ПВХ. Изоляция каждой жилы отличается по цвету – это упрощает монтаж кабеля. Внешняя оболочка ВВГнГ выполнена из ПВХ, как и изоляция жил. В зависимости от количества и формы жил, кабель ВВГнГ может быть круглым, плоским, треугольным или пятиугольным. Кабель NYM делается в России по аналогии с ВВГнГ. Главное отличие – наличие между изолированными жилами и внешним слоем ПВХ дополнительной оболочки изоляции из негорючего материала.

Отличия в характеристиках:

• ВВГнГ работает в диапазоне температур минус 50 – плюс 50 градусов.
• NYM для работы в диапазоне минус 30 – плюс 40 градусов.
• Согласно утверждениям изготовителей, ВВГнГ служит 30 лет, NYM – 40 лет.
• ВВГнГ не горюч при прокладке групп кабелей, NYM термически устойчив при прокладке в одну жилу.
• ВВГнГ рекомендуют для сетей без требований к герметичности уплотнения на входах в электрооборудование – то есть для деревянных домов он не подойдет. ВВГнГ используют для сетей, которые не требуют герметичности уплотнений на входах в коробки и другое электрооборудование; следовательно, он не подойдёт для домов из бруса и бревна.
• NYM рекомендуют для сетей, где герметизация на входах обязательна – соответствует требованиям для деревянных построек.
• ВВГнГ стоит дешевле.
• NYM легче поддается нарезке и укладке за счет гибкости.

Для размещения в подготовленных металлических трубах лучше подойдет более гибкий NYM. Для соблюдения требования к герметичности уплотнений на входах, заказчику однозначно следует выбирать NYM.

Наружная проводка

К наружной проводке относится вводный кабель, электросчетчик, распределительный щиток и выключатель с автоматикой при входе. Как определить сечение вводного кабеля? Воспользуемся таблицами ПУЭ, где отражены длительные допустимые токи для проводов с разными видами изоляции. Поскольку недостаточное сечение может привести к пожару, поэтому приобретайте расходники с запасом прочности в 10-20%.

Тип вводного автомата зависит от фазы сети. Чаще встречается однофазная сеть, для нее подходит однополюсный или двухполюсный автомат-выключатель. Трехполюсный автомат требуется для трехфазной сети.

Распределительный щит по правилам безопасности монтируют на кирпичную, бетонную или газосиликатную поверхность. В деревянном помещении необходимо дополнительно оборудовать такую поверхность. Для установки в доме из бруса или бревна хватит щита на 10-15 модулей. После монтажа щита все модули следует промаркировать с учетом группы, которую контролирует каждый из них. Так вы сразу сможете увидеть, где произошел сбой – в жилой комнате, на кухне или в коридоре.

Ввод кабеля внутрь помещения защищён негорючей гильзой. Его ввод для удобства принято размещать недалеко от распределительного щита.

Воздушное и подземное размещение вводного кабеля

Ввод электричества в здание возможно выполнить воздушным или подземным путём. Второй вариант безопаснее – кабель с бронированной изоляцией в гофрированном канале располагается ниже глубины промерзания. Под землей проводник лучше защищен от повреждений, чем при воздушном монтаже. При подземной прокладке вводного кабеля роют траншею. Дно траншеи на 15 см заполняют песком, сверху прокладывают гофрорукав с бронированным кабелем. Сверху гофру засыпают песком на 15 см и утрамбовывают траншею слоем грунта.

Воздушная прокладка вводного кабеля актуальна для домов, значительно удаленных от подстанции. Расстояние от столба ЛЭП до здания должно быть менее 20 м. В противном случае устанавливают дополнительную опору. Далее от ЛЭП к дому тянут несущий трос вместе с вводным кабелем. Следующий этап – разводка проводов внутри здания.

Внутренняя проводка

Базовые требования к электропроводке в доме из бруса и бревна:

• Запрещена укладка кабеля без несгораемой защиты – гофры, кабель-канала или дополнительной обмотки (для ретро-кабеля).
• Каждый подрозетник и выключатель должен быть присоединен к шине заземления. Стык трубы и подрозетника подлежит герметизации.
• Горизонтальные отрезки труб располагают под углом, для стока конденсата.

Открытая разводка – когда кабель монтируется по поверхности стены, а не зашивается внутрь. Есть несколько типов изготовления такой проводки:

• Металлорукава и прямые металлические трубы диаметром до 2 см. Сечение металлорукова должно быть свободным не менее, чем на 60%, остальное пространство занимает кабель. Металлические трубы подходят для прокладки электричества под полом.
• Керамические ролики используются для монтажа ретро проводки. Это ценят любители винтажного интерьера. Этот метод проверен временем и идеально подходит для деревянных строений. Минус – дороговизна расходников. К тому же электрики не рекомендуют прокладывать такую проводку в доме, где пик нагрузки превышает 4 кВт.
• Крепить пластиковыми скобами дешево, но сердито: в связи с непрезентабельным видом этот способ используют только в хозпостройках.
• Кабель-каналы удобно крепить к перегородкам, они могут быть любого цвета.
• Гофру крепят на специальные клипсы. Используются соединительные муфты.
• Электроплинтус – плинтус с желобом для укладки кабеля. Минус – хрупкость, в остальном подходит для монтажа в деревянном доме.

Скрытая проводка в доме из бревна или бруса непопулярна: слишком много дополнительных работ приходится сделать для прокладки кабельной трассы. Скрытый монтаж подразумевает наличие обшивки на стенах. Многие хозяева предпочитают не скрывать дерево стен за вагонкой или другим видом отделки, поэтому избегают скрытой разводки.

Монтаж накладных выключателей и розеток

Независимо от того, какой тип проводки в доме, установка накладных выключателей производится одинаково. Разберем монтаж выключателя Schneider Electric с классом защиты IP44:

• Отключаем ток.
• Разбираем выключатель, вытягиваем клавишу.
• Демонтируем лицевую панель, отжав фиксаторы.
• Вынимаем механизм выключателя из корпуса.
• Горизонтально прикладываем механизм к точке монтажа в проводке.
• Отмечаем точки крепежа на поверхности маркером или карандашом.
• Рассверливаем крепежные отверстия.
• Готовим площадку-основание для монтажа выключателя.
• Крепим корпус к стене.
• Заводим концы кабеля в корпус выключателя.
• Зачищаем концы заведенного в корпус кабеля от изоляции на 10 см.
• Подключаем провода к механизму и вставляем механизм в корпус.
• Выводим провод из выключателя.
• Собираем выключатель и проверяем его работоспособность.

Накладная розетка монтируется аналогично. Разница только в наличии третьей жилы заземления, которую необходимо присоединить к центральной клемме.

Соединение проводов

Чтобы кабеля всегда было достаточно, перед нарезкой нанесите разметку на стены. Замерьте суммарную длину отрезков кабеля, и после этого режьте с припуском в 20 см.

Куски провода, перемотанные изолентой – моветон при монтаже проводки в деревянном строении. В случае, когда соединение кабеля неизбежно, применяют клеммные колодки или прижимные клеммы. Последние более просты в монтаже и годятся для соединения медного и алюминиевого кабелей.

Заземление

При электрификации деревянного дома необходим полноценный контур заземления. Для чего он нужен? Если напряжение попадет на металлический корпус бытовой техники, это может привести к аварии и телесным увечьям. «Земля» – это защитный проводник, по которому ток уходит в почву. Сам контур заземления представляет собой равнобедренный треугольник со стороной 1-1,5 м на расстоянии 1-3 м от фундамента дома. В углах треугольника расположены заземлители, вбитые в грунт примерно на 3 м. На поверхности остается часть заземлителей длиной в 20 см.

По сторонам треугольника приваривается стальная полоса, соединяющая вертикальные заземлители. Контур заземления с корпусом распределительного щита на вводе кабеля соединяет стальная жила или полоса с сечением не менее 16 кв. мм. Жилу надежно крепят к распределительному щиту саморезами.

Не рекомендуется использовать в качестве заземлителей арматуру, поскольку она подвержена коррозии. Для этих целей лучше использовать металлоизделие из нержавейки или штырь с медным покрытием.

Заключение

Монтаж проводки – сложный поэтапный процесс, который следует продумать до мелочей. Не следует экономить на стоимости расходников – подбирайте материалы с запасом прочности. Вот рекомендации, которые помогут вам избежать типичных ошибок при проектировании и монтаже электричества в доме:

• Для проводки в деревянном здании используйте ПВХ трубы, имеющие противопожарный сертификат.
• При прокладке кабеля в межэтажных перекрытиях изолируйте его и проверьте соответствие сечения рабочей нагрузке.
• При монтаже кабеля в электроплинтус используйте специальную конструкцию, которая обеспечивает зазор в 10-12 мм. Этот зазор предотвращает перегрев кабеля.

Вдумчиво подойдите к проектированию и установке электропроводки, и электричество в доме никогда не станет причиной пожара или травмы.

Правильный монтаж проводки в деревянном доме

Деревянные дома из бруса или бревна во многом требуют к себе особого подхода. Например, проводка в деревянном доме должна укладываться с соблюдением массы требований ПУЭ и СНиПов. И это не удивительно, ведь дерево, даже при самых современных способах обработки, так и остается горючим материалом. Поэтому с электропроводкой в любом случае возникнут трудности – минимизировать их может только обращение к профессионалу. Но если вдруг это невозможно, то разрабатывать ее схему и делать прокладку нужно очень внимательно.

Основные требования

К сожалению, главной причиной пожаров в жилье является электрика в домах из дерева. Из-за этого правила монтажа проводки в них отличаются от работ в зданиях из бетона или кирпича. И поэтому об эстетике этого процесса следует думать в последнюю очередь. Для электропроводки на первом и других местах стоит безопасность, но не дизайн интерьеров.

Задача заключается в том, чтобы свести к минимуму риск короткого замыкания и нагрева проводов, и одновременно сформировать негорючую преграду между деревом и искрами. Есть множество ГОСТов и СНиПов, которые так или иначе регламентируют укладывание электропроводки в деревянных домах. Однако самый важный документ – это ПУЭ, и если в других документах есть какие-то несостыковки в нормах, опираться нужно на него. ПУЭ серьезно ужесточили в последней редакции, и его требования гарантируют безопасность.

При этом, читая ПУЭ, нужно понимать, что никаких упоминаний о дереве там не будет. В формулировке значится – горючие материалы. То есть, правила относятся ко всем из них.

Варианты прокладки

Как уже говорилось выше, электропроводка в деревянном доме должна монтироваться специалистом. Это практически единственный способ обезопасить себя и свое жилище по максимуму. Поэтому приведенные ниже способы не руководство к действию, а наглядный пример того, что будет делать профессионал, если выбрать именно этот способ прокладки.

Открытый (наружный) метод

В таком варианте электропроводка укладывается по стенам на керамических изоляторах – результат выглядит достаточно эстетично. Кабель обычно используется витой, в двойной оплетке. Но для этого нужно, чтобы между стеной дома и проводом был зазор минимум 10 мм. Иначе между ними потребуется вложить прокладку из железа или дерева, и забыть про эстетику. В крайнем случае, это подойдет для подсобок, но не для жилых помещений.

Такую проводку еще называют — ретро проводка. Но в деревянном доме ее лучше не применять, если у вас есть маленькие дети.

Скрытый метод

Этот вариант считают самым сложным и дорогим. Пытаться воплотить его своими руками категорически не рекомендуется – малейшая ошибка обойдется слишком дорого. Скрытая проводка может прокладываться только в медных либо стальных трубах, а пластиковые и гофро-каналы использовать запрещено, потому что они не в состоянии остановить огонь. И нет нужды объяснять, что в домах из бревна и бруса любая искра может вызвать пожар.

Но проводов действительно будет не видно, так что этот способ еще и самый эстетичный. Само его название – скрытый – говорит о том, что проводка останется внутри перекрытий.

Кабель-каналы

В таких каналах проводку делать проще, потому что достаточно просто правильно найти элементы и сопоставить их между собой. Провода в них тоже не видны, так что интерьер не портится, но все же не все профессионалы однозначно рекомендуют их использование. Дело в том, что обычные короба и пластиковые плинтуса здесь не подходят – они горючи.

Следовательно, применение типичных кабель-каналов запрещено нормативами. Но есть и другие, специальные, негорючие разновидности этих изделий – их прокладывать можно.

Порядок действий при монтаже

Пошаговый алгоритм прокладывания электропроводки в деревянных домах выглядит так:

1. Создание разметки на стенах – линии разведения проводов, места выключателей и розеток, а также распределительных коробок и т.д.
2. Сверление отверстий – для каналов и электроустановочных изделий.
3. Сборка вводного защитного электрощита и электросчетчика.
4. Прокладывание и соединение проводов – на пайки или клеммы.
5. Установка розеток и выключателей.
6. Проверка изоляции и всей системы (на короткие замыкания).

Эта инструкция является стандартной, т.е., подходит для всех домов, независимо от того, из каких материалов они построены. Кажется, что достаточно иметь в наличии отвертку, дрель и пассатижи, и дело сделано. Но вначале упоминалось, что дома из дерева требуют особого отношения, и поэтому, хоть инструкция и не меняется, в ней появляются нюансы.

Во-первых, все проходы кабелей через перекрытия, перегородки и внешние стены делают только с помощью металлических трубок (гильз). Это касается и открытого монтажа, где используются керамические изоляторы, и кабель-каналов. В любом из случаев проводка должна укладываться исключительно с защитой из металла, иначе пожаров не избежать.

Во-вторых, скрутки жил быть не должно. Это самые нагревающиеся и опасные места, так что риск следует исключить. Для деревянных строений лучше всего подходит клеммный вариант соединения проводов, еще их можно спаять или сварить, но так дольше и труднее.

И, наконец, если проводка укладывает под навесной потолок или какой-то декор, монтаж обязательно должен вестись в металлических трубах. Открытый вариант допускается для незакрытых мест, где все провода будут на виду и любое замыкание будет сразу заметно. Также для навесных потолков подходит способ монтажа по специальным кабель-каналам.

Ввод в эксплуатацию

Недостаточно проложить электропроводку и соединить ее с щитком и розеткой в единую сеть. Важно проверить ее и подключиться к общей сети, иначе ничего не станет работать.

Под проверкой понимается тестирование каждой линии на соответствие сопротивления изоляции всем нормам. Ведь визуально нормальный кабель может быть как-то поврежден, а без теста выявить повреждения изоляционной оплетки и другие проблемы невозможно. Как и сделать это без специального образования и оборудования – здесь задача электрика.

Кроме того, профессионалу нужно доверить еще и расчеты сечения жил и УЗО, даже если сам монтаж электропроводки по каким-то причинам будет проводиться самостоятельно. В вопросе электричества экспериментировать вовсе не стоит – этот риск ничем не оправдан.

Подключиться к общей сети самостоятельно тоже не получится. Для этого обращаются в сбытовую организацию, которая и вышлет электромонтажников на объект. Они проверят проводку еще раз – на соответствие техническим условиям и нормативам. Если какие-то нарушения все же обнаружатся, то в подключении будет отказано до их устранения. Если же все будет в порядке, то внутридомовая электросеть успешно подключится к основной.

Правила безопасности

Так как желающие сделать электропроводку в деревянном доме самостоятельно находятся всегда, то уже выделен ряд самых распространенных ошибок:

• жилы соединяются некачественно: в результате контакты начинают нагреваться.
• металлические гильзы и распределительные коробки не используются.
• используются кабели, не соответствующие требованиям.
• медные и алюминиевые провода применяются одновременно: соединять их нельзя.
• сечения жил и параметры защитных приборов подбираются неправильно.
• при прокладке проводов за декором используется пластиковая гофра.

Само собой разумеется, что допускать ничего из перечисленного нельзя – итогом будет пожар. Поэтому, если есть хоть какие-то сомнения в своих умениях, рисковать не стоит. Не говоря уже о том, что в работе нужно использовать инструменты с изоляцией ручки, и обязательно обесточивать сеть до начала монтажа. Это элементарные меры безопасности.

Заключение

Проводка в деревянном доме – это не поле для экспериментов и проверки своих знаний и способностей. К ее монтажу нужно подходить со всей серьезностью – от проектирования до сборки и подключения к общей сети. Любое незначительное упущение может привести (и обязательно приведет) к большим последствиям. Так что укладывать электропроводку должен человек, обладающий необходимой квалификацией и опытом. Хотя это очевидно.

как делать + типовые ошибки

Организация электропроводки в деревянных домах требует строгого соблюдения определенных норм и правил. К сожалению, отклонение от них встречается довольно часто. Об этом свидетельствует печальная статистика, согласно которой пожары в деревянных домах в половине случаев вызваны неисправной электропроводкой. Основная причина этого – грубое нарушение ПУЭ. Давайте рассмотрим, чем вызваны те или иные требования, после чего перейдем к советам и указаниям по монтажу закрытой и открытой проводки.

Типовые ошибки

Прежде, чем перейти к их разбору следует уяснить, что короткое замыкание (далее КЗ), являющееся причиной пожара, практические всегда возникает из-за нарушения изоляционного покрытия. Оно может быть вызвано как механическим повреждением проводов (А рис. 1), так и подключением к линии нагрузки выше расчетной (В рис. 1).

Рис 1. А и В – причины, С – следствие

Теперь рассмотрим классическую ошибку многих горе-мастеров, по незнанию или с целью выделенного бюджета, монтирующих в деревянном доме проводку скрытого типа в гофрированных ПВХ трубах, металлорукавах или пластиковых коробах. Делать это категорически запрещается!

Рисунок 2. Пример нарушения ПУЭ (скрытая проводка на горючем основании с использованием ПВХ гофры)

Теперь объясним, по каким причинам такой монтаж недопустим для деревянных строений. Приведем три аргумента:

1. Нельзя гарантировать, что в процессе монтажа не нарушиться целостность изоляции. Для этого совсем не обязательно совершать ошибки при монтаже, достаточно просто производственного брака, нарушения условий хранения или транспортировки кабеля. Сам факт, что вероятность нельзя исключать. Бывали случаи, когда измерительные приборы не могли зафиксировать наличие микротрещин в изоляции.

Со временем, под воздействием нагрузки, подключенной к линии, в проблемном месте начнет происходить ослабление изоляции, что рано или поздно приведет к КЗ. Толщины стенок ПВХ труб и коробов будет недостаточно для сдерживания выделившейся энергии, соответственно, произойдет возгорание. Для наглядности его последствие показано на рисунке 2.

2. Помимо вышесказанного, нельзя сбрасывать со счетов незваных гостей, которые не редкость для деревянных конструкций, речь идет о грызунах. В силу своей деструктивной природы, они проявляют повышенный интерес к линиям домашних коммуникаций.

Домовая мышь проявляет интерес не только к продуктам

Пластиковый короб или гофра не станет для мышей, а в особенности крыс, серьезной преградой. Чем грозит оголение проводов, объяснять нет необходимости.

3. В пустотах, сделанных в деревянном основании под проводку, со временем накапливается древесная пыль. Чтобы она воспламенилась порой достаточно небольшой искры. Локализировать такой очаг возгорания довольно проблематично, поскольку он скрыт от глаз. Но, даже обнаружив место, получив к нему доступ и потушив пламя нельзя гарантировать, что оно не продолжило распространяться по пустотам кабельного канала.

Еще одна ошибка, которая может стать причиной пожара – неправильное соединение проводов в распределительной коробке. Речь идет о практикуемой многими «скрутке». Бытует мнение, согласно которому она допускается, если выполнена правильно. Если вам говорят такое, поинтересуйтесь, в каких нормах можно прочитать о том, как правильно делать скрутку. Ответом будет тишина, поскольку в ПУЭ четко указано как должно быть выполнено соединение.

ПУЭ 6 издание, пункт 2.1.21, дословно

Причина запрета связана с тем, что такое соединение не может гарантировать надежность контакта. В результате провода начинают греться, разрушается изоляция и возникает КЗ.

Характерные последствия скрутки

Виды проводки в деревянном доме

Как и в домах из другого материала, проводка может быть смонтирована отрытым или закрытым способом. При соблюдении все норм ПУЭ и требований ПТБ последний вариант потребует больше затрат времени и средств, именно это толкает «доморощенных» специалистов на нарушения. На самом деле сделать пожаробезопасную проводку вполне реально.

Будим исходить из того, что план разводки уже имеется, сечение проводов подобрано согласно ожидаемой нагрузке (как произвести необходимые расчеты указано на нашем сайте) и остался открытым вопрос только в соблюдении необходимых требований и норм.

Как делается закрытая проводка?

Несмотря на то, что скрытую проводку не рекомендуется делать в сгораемых конструкциях, прямого запрета на это нет. Для обеспечения необходимых мер безопасности достаточно придерживаться норм ПУЭ (пункты с 2.1.63 по 2.1.68 и глава 7.1). Помимо этого, при организации скрытой проводки в горючем основании ППБ требует обеспечить локализацию КЗ. То есть, канал в котором проложен кабель, должен быть закрыт негорючим материалом, способным выдержать КЗ, не потеряв при этом свою целостность.

Существует два способа выполнить эти требования:

1. Использовать металлические трубы.
2. Окружить кабель слоем штукатурки (не менее 10 мм со всех сторон).

Расскажем о каждом из них.

Скрытая проводка в металлических трубах

Данный способ гарантирует защиту стен деревянного здания от возгорания в случае возникновения КЗ. Но для его реализации требуется придерживаться следующих условий:

• внутренняя и наружная поверхность труб должна иметь антикоррозийную защиту, например, оцинковку или покрытие специальной краской;
• в процессе нарезки труб на их краях образуется острая кромка, обеспечить защиту изоляции кабеля от механического повреждения, в соответствующих местах должны быть надеты заглушки (втулки) из пластика.
• трубы необходимо подключать к контуру заземления;
• для прокладки следует вырезать соответствующие каналы;
• в местах соединения труб необходимо обеспечить герметичность;
• трасса должна иметь наклон, чтобы дать возможность стекать конденсату.

Исходя из практики, считаем необходимым предупредить: обеспечить герметичность в местах стыка и соблюсти угол наклона будет довольно сложно.

Что касается материала, то в идеале лучше использовать медные трубы, в этом случае придать им необходимую геометрию можно без специального механизма. На такой вариант решения потребует серьезных финансовых вложений.

Исходя из практики, считаем необходимым предупредить: обеспечить герметичность в местах стыка и соблюсти угол наклона будет довольно сложно.

Все сделано верно, за исключением отвода под освещение (нарушена герметичность)

Проводка, окруженная штукатуркой

Несмотря на кажущуюся простоту такого решения, у него есть несколько серьезных недостатков, сводящих на нет все преимущества. В первую очередь, согласно нормативам ПУЭ проводке необходимо обеспечить сменяемость. Теоретически для этого достаточно поместить кабель в металлорукав, но как показывает практика, перетянуть провод (особенно жесткий) в таких условиях довольно сложно.

Помимо этого никто не возьмется ставить прогнозы на предмет поведения штукатурки, положенной на деревянную основу. Даже если она будет прочно держаться, не забываем, что дерево усыхает со временем, поэтому появление трещин более чем вероятно. И, в конце концов, согласитесь, цементный раствор на дереве – это моветон. Но данный вариант не нарушает действующие нормы, поэтому имеет право на существование.

Технология внешней проводки

В деревянном доме допускается три варианта монтажа открытой проводки:

1. Кабель укладывается в металлические гофрированные трубы.
2. Монтаж с использованием электротехнических коробов.
3. Открытый способ укладки кабеля.

Давайте проанализируем каждый из вариантов.

Открытая проводка в металлорукаве

Основной недостаток такого варианта неэстетичный внешний вид. Жилое помещение начинает напоминать военный бункер или бомбоубежище. Стоит также предупредить, что идеально проложить гофру, не получиться. Она будет провисать, изгибаться, в ней будет накапливаться пыль, с удалением которой возникнут сложности. Но для нежилого помещения такой вариант вполне приемлем.

Монтаж с использованием электротехнических коробов

Такой вариант смотрится значительно лучше, чем предыдущий, но не следует забывать об усадке деревянной конструкции. Даже если используется качественный клееный брус, она будет вполне ощутимой (примерно около сантиметра на метр высоты строения). Это может привести к деформированию коробов и необходимости их переустановки.

Не стоит списывать со счетом необходимость наличия определенного навыка, без которого произвести качественную установку короба будет довольно проблематично. Опять же добавьте к этому возможные проблемы с поиском необходимой фурнитуры (повороты, углы, заглушки и т.д.). Правильно рассчитать их количество практически нереально, а позже докупить не всегда возможно.

Некоторые относят к недостаткам приобретение помещением офисного стиля, что не совсем верно. Разнообразие выпускаемых коробов позволяет подобрать вполне приемлемое решение под дизайн помещения.

Внешний короб может быть не заметен на деревянной стенке

Несомненные плюсы такого решения:

• относительно невысокая стоимость и простота реализации;
• для изменения конфигурации проводки требуется минимум усилий.

Открытый способ укладки кабеля

Этот вариант является самым оптимальным, но эстетичный вид открытого кабеля, положенного на негорючую прокладку (согласно нормам выступающую не менее 10 см с каждой стороны), смотрится, мягко говоря, несколько уныло. Но существует способ, позволяющий существенно улучшить эстетику открытой укладки кабеля, и при этом не нарушить требования ПУЭ и ППБ. Речь идет о проводке на изоляторах.

Проводка на изоляторах отлично смотрится на деревянных стенах

Такой вариант отлично смотрится в деревянном доме и, самое главное, полностью отвечает нормам пожаробезопасности.

Можно ли в деревянном доме делать проводку мягким проводом многожильным? Электрик сказал купить повод ПУГНП и при разводке производил их скрутку и закреплял СИЗами! В интернете пишут, что данный вид проводки не подходит.

Такой вид проводки не только не подходит для деревянных домов, но и является очень опасным с точки зрения возможности возгорания. Вся проблема заключается в том, что, на мой взгляд, технические условия на изготовление провода ПУГНП и прочих марок этого вида устанавливает технические стандарты значительно ниже, чем того требует ПУЭ 7. Как результат, многие рабочие режимы, номинальные для других марок кабеля, приводят к перегреву жил и последующему оплавлению, возгоранию изоляции. Об это говориться в соответствующей статье на нашем сайте: https://www.asutpp.ru/provod-punp.html

Для проводки в деревянном доме лучше использовать кабель не поддерживающий горения. А то, что электрик соединял проводку скрутками, вообще не лезет ни в какие рамки, так как согласно п.2.1.21 ПУЭ это недопустимо.

Список использованной литературы

• Левадный В.С. «Электрооснащение дома и участка» 2006
• Масанов Н.Ф. «Открытые электропроводки» 1972
• В. Жабцев «Самоучитель по работе с домашней электропроводкой» 2013
• Ю.М. Черничкин «Большая энциклопедия электрика» 2011

Требования к электромонтажу в деревянном доме. Требования к электромонтажу в частном доме и основные правила монтажа

Тот, кто живет в частном доме или квартире, рано или поздно сделает ремонт. Особенно это касается старого жилого фонда. И каждый нормальный человек начинает планировать ремонтные работы — что нужно сделать в первую очередь, а что подождать.

Составляется так называемый график строительства. Начинаешь звонить друзьям в поисках нормальных умельцев, ремонт делается не каждый день.

На начальном этапе строительства и ремонта, как правило, проводятся все монтажные работы по сантехническим и электромонтажным работам. Более подробно рассмотрим электрическую часть работы, так как от того, насколько качественно он сделан, зависит окончательный результат всего ремонта.

Чтобы в доме, квартире все работало исправно, в процессе электромонтажных работ необходимо соблюдать Требования к электропроводке в доме, квартире. В зависимости от типа помещения, от материала, по которому проложены провода, требования к электропроводке разные.

Мы не будем останавливаться на производственных помещениях с агрессивными средами, мы рассмотрим только требований к жилой электропроводке , то есть в наших квартирах и домах.

Итак, самые жесткие требования к электропроводке предъявляются к помещениям из дерева. Провода, уложенные на деревянную поверхность, следует заключать в металлические трубы или в ящики, не поддерживающие горение. Внутренняя поверхность трубы должна быть окрашена.

Примерно требования к прокладке проводов в служебных бумагах.Но в процессе работы есть много нюансов. Например, деревянную поверхность не всегда оставляют открытой, часто ее оштукатуривают. В этом случае под провода можно положить полоску асбестовой ткани. Края должны выступать минимум на 1 см с каждой стороны проволоки. Слой штукатурки поверх проводов не менее 1 см.

В последнее время, специально для прокладки электропроводки на деревянных поверхностях, начали изготавливать пластиковые трубы негорючие, а также комплектующие для установки — дозирующие коробки, выключатели, розетки, крепеж.Помимо пожарной безопасности такой вид имеет довольно привлекательный внешний вид.

При прокладке проводов на стенах из бетона, кирпича и т. Д., То есть на поверхностях, не поддерживающих горение, требования по пожарной безопасности менее жесткие. Но есть другие требования к проводке. Итак, все провода нужно укладывать строго вертикально и горизонтально. Расстояние от потолка 200-250мм. Слой штукатурки или другого отделочного материала не менее 10-15 мм.

Насчет проводов.Многие электрики, в последнее время, применяют различные марки проводов, не предназначенных для монтажа электропроводки.

Например, многие прокладывают провода марки ШВВП и ПВА. Если вы читали описание этих проводов, там четко указано, что ШВВП — шнур, предназначенный для подключения различного оборудования, используемого в домашних условиях и в административных зданиях.

Область применения ПВС примерно такая же, как у ШВВП, но изоляция ПВС более устойчива к механическим повреждениям. Рекомендуется использовать ПВА в качестве удлинителей для различного оборудования и устройств — газонокосилок, дрелей и т. Д.

Для стационарного монтажа электропроводки в квартирах, домах следует применять предназначенные для этого провода. Для этих целей рекомендуется использовать кабели марок ВВГ, ВВГнг, ВВП1, ВВП2 и др. В этих изделиях от двух до пяти. Они рассчитаны на напряжение до 600 В.

Многие рекомендуют использовать для стационарной электромонтажной установки ПУНП и ПУГНП. Хотя в паспорте к этим проводам даны рекомендации по использованию в качестве стационарной проводки, мы бы рекомендовали воздержаться от использования этого провода.Дело в том, что изоляция в проводах этих марок при небольшом нагреве теряет свои свойства. В результате высока вероятность возникновения неисправности (короткого замыкания). О последствиях говорить не стоит.

Для линейных осветительных групп рекомендуется использовать 3 * 1,5мм / кв. Цифра 3 показывает количество прожитых. Почему трех, в конце концов, двух достаточно. Для предотвращения поражения электрическим током, то есть из соображений безопасности, производители всех электроприборов, в состав которых, несомненно, входят лампы, рекомендуют заземлять металлические детали.

Для розеточных групп используйте провода и кабели сечением 2,5 мм / кв. Количество жил также должно быть равно трем. Фаза, ноль, земля.

В случае использования все концы необходимо прижать специальными наконечниками или припаять. В любом случае выбор и монтаж электропроводки должен производиться квалифицированным специалистом.

Сергей Церомашенко

Наступает время, когда, живя в квартире или частном доме, необходимо делать капитальный ремонт.Особенно это касается старого жилого фонда. Каждый вменяемый человек начинает планировать будущие ремонтные работы — что нужно сделать в первую очередь, а что дальше. Составляется так называемый график строительства.

На начальном этапе капитального ремонта в квартире и частном доме, как правило, выполняются все монтажные работы по сантехнике и электромонтажу. Вот та часть работ, которая связана с электричеством, мы рассмотрим эту статью более подробно. От того, насколько качественно будет сделана электрика в вашей квартире или доме, во многом будет зависеть конечный результат всего ремонта.

Требования к электропроводке в квартире и доме

Для того, чтобы после проведения электромонтажных работ в квартире и доме все работало исправно, необходимо соблюдать основные требования. В зависимости от типа помещения и от материала, по которому проложены провода, требования к электропроводке различны.

Мы не будем останавливаться на всех типах помещений, а рассмотрим только требования к электропроводке в жилых помещениях, то есть в наших квартирах и частных домах.

Самые строгие требования к прокладке электрических проводов предъявляются к помещениям из дерева. Провода, уложенные на деревянную поверхность, должны быть в металлических трубах или в воздуховодах, соответствующих требованиям пожарной безопасности. Внутренняя поверхность труб должна быть окрашена, т.е.не подвержена ржавчине.

Чаще всего оштукатуривают деревянные поверхности частного дома. В этом случае под проем закрывается полоска асбестовой ткани. Края должны выступать минимум на один сантиметр с каждой стороны проволоки.Если проводка внутренняя, т.е. находится под штукатуркой, слой штукатурки над проводами должен быть не менее 1 см.

В настоящее время специально для прокладки электропроводки на деревянных поверхностях начали производить пластиковые трубы и монтажную фурнитуру — распределительные коробки, выключатели, розетки, крепеж, отвечающие требованиям пожарной безопасности. К тому же у них довольно привлекательный внешний вид.

При разводке проводов для конструкций из бетона, кирпича и др., То есть для поверхностей, не подверженных горению, требования по пожарной безопасности менее жесткие.

При установке все провода необходимо прокладывать по поверхностям строго вертикально и горизонтально. Это связано с их эстетичным видом и нахождением в ремонте (внутренняя разводка). Расстояние от потолка до провода должно быть 200-250 мм, а до газового оборудования, системы отопления и водоснабжения — не менее 1 метра.

Электропровод

Некоторые электрики в последнее время из-за дешевизны применяют разные марки проводов, для которых не предназначены.

Многие устанавливают провода марки ШВВП и ПВА (они удобны, потому что гибкие). Но если прочитать техническое описание к ним, там четко сказано, что ШВВП — шнур, предназначенный для подключения различных бытовых электроприборов, используемых в быту и в офисных зданиях.
Область применения ПВС примерно такая же, как у ШВВП, но изоляция ПВС более устойчива к механическим повреждениям. ПВА рекомендуется использовать в качестве удлинителя для различных бытовых и электроприборов — газонокосилок, дрелей и т. Д.

Для стационарной (т. Е. Фиксированной) проводки в квартирах и частных домах следует использовать провода, предназначенные специально для этого. Для этих целей рекомендуется использовать кабели марок ВВГ, ВВГнг, ВВП1, ВВП2 и др. Количество проживающих в этих изделиях от двух до пяти. Они рассчитаны на напряжение до 600 В.

Многие используют для монтажа электропроводки ПУНП и ПУГНП. В техническом паспорте к ним рекомендуется использовать их как стационарную проводку, но мы бы рекомендовали воздержаться от использования этого провода.Дело в том, что изоляция в проводах этих марок даже при небольшом нагреве теряет свои технические свойства. Теплоизоляция плавится — в конце концов и возгорание.

Для линейных осветительных групп рекомендуется использовать провода сечением 3х1,5 мм². Цифра 3 означает количество проживающих. Третье ядро ​​- предотвращение поражения электрическим током, то есть из соображений безопасности производители всех электроприборов, к которым, несомненно, относятся лампы, рекомендуют заземлять металлические детали.

Для розеточных групп применяют электрические провода и кабель сечением 2.5 мм². Количество проводов также должно быть равно трехфазному, нулевому, заземляющему.

В случае использования многопроволочных проводов (обычно называемых «многопроволочными» или «гибкими») все концы необходимо прижать специальными наконечниками или припаять.

В любом случае желательно, чтобы выбор проводов и электропроводки производил квалифицированный электрик.

Монтаж электропроводки в частном доме во многом отличается от разводки в квартире. Ведь для частного дома правила ввода электричества различаются; мощных потребителей электроэнергии может быть довольно много, а еще есть хозяйственные помещения и наружное освещение.Все эти параметры существенно усложняют электрическую сеть частного дома и предъявляют к ней особые требования.

Требования к установке основных элементов электрической сети дома

Электросеть частного дома можно разделить на несколько составляющих. Один из первых из них, затем следует за распределительным щитом, которых может быть два или больше. Отдельный вопрос — разводка электричества в доме, а также на улице.

Ввод электричества в частный дом

Один из самых «болезненных» вопросов — подключение дома к электросети. Эту акцию проводит ваше предприятие Энергосбыт.

Для подключения потребуются вы, а также технические условия подключения. Сделать всю эту документацию своими руками довольно проблематично, поэтому здесь проще обратиться в специализированные организации.

• Мы остановимся на чисто технических аспектах ввода электроэнергии в здание.Войти в дом можно двумя способами — по кабелю или по воздушной линии. На практике Энергосбыт в 90% случаев требует входа по воздуховоду, который легче проверить на кражу.
• Подача воздуха в линию обычно осуществляется проводной CIP. Количество проводов и их сечение зависит от номинальных параметров питающей сети. Для обычного однофазного ввода обычно достаточно проводов с сечением фазной жилы 16 мм2.

• Расстояние от дома до главного сетевого поста должно быть не более 25 метров.Если это расстояние больше, то потребуется дополнительная стойка.
• Высота крепления проволоки к дому должна быть не менее 2,75 метра. При этом провод следует отвести от козырька крыши не менее чем на 20 см. При параллельной прокладке с фасадом дома в соответствии с п. 2.4.57 Правил электромонтажа провод должен располагаться на расстоянии не менее 20 см от стены дома и не менее 1 метра от окон, балконов или террас.

• Перед тем, как проводить электромонтаж в частном доме, следует решить проблему с установкой счетчика.В последнее время все чаще практикуется его установка на фасаде дома. Это позволяет подключать счетчик к распределительному щиту более удобным кабелем.
• Если счетчик находится в распределительном щите, то вам, скорее всего, придется проложить провод CIP до экрана. Этот провод довольно неудобен для прокладки через стену и для вставки в распределительную коробку, но по-другому Energy Sales может не подключиться.

Примечание! На разных сайтах можно встретить предложение установить перед домом вводной автомат, к входу которого подключается провод СИП, а к выходу — более удобный кабель.Но правила ПУЭ запрещают установку таких машин.

• Прохождение провода через стену дома необходимо производить по адресу. При этом труба должна быть сделана таким образом, чтобы исключить попадание и скопление в ней влаги.

Монтаж распределительного щита

Кабель ввода питания идет в распределительную коробку. Здесь мы установили вводный автомат, в некоторых случаях счетчик, групповые автоматы, средства защиты и контроля качества электроэнергии и средства автоматики.

По сути, это «сердце» нашей домашней электросети, поэтому вам следует обратить особое внимание на ее правильную установку.

Итак:

• Прежде чем разбираться с местом с способом установки распределительного щита, давайте выясним, какое электрооборудование в нем установлено.

Примечание! Распределительные щиты, в которых предусмотрена установка счетчика, необходимо запирать на ключ. Кроме того, такие экраны должны иметь стекло, чтобы снимать показания, не открывая экран.

• Согласно п. 7.1.28 Щиты ПУЭ следует устанавливать в сухих помещениях, в местах, удобных для обслуживания.Если это помещение подвержено затоплению, то высота установки щита должна быть выше уровня затопления.
• Расстояние от газовых, водяных и аналогичных труб должно быть не менее 1 метра. При этом сами трубопроводы не должны иметь в этом помещении ответвлений, клапанов или фильтров. Единственное исключение — это ответвления на регистры отопления помещения.
• Пункт 7.1.29 Кодекса по электромонтажу запрещает установку распределительных щитов под ванными комнатами, кухнями, ваннами и т.п.Такой монтаж допускается только при соответствующей гидроизоляции.
• Перед проведением электромонтажа в частном доме необходимо правильно установить распределительный щит. Для этого можно использовать навесные или встроенные щиты. И выбор способа установки зависит от типа проводки, которую вы будете применять в будущем.

• Для помещений, стены которых выполнены из горючих материалов, лучше использовать навесные щиты. При этом сами щиты обязательно должны быть из огнестойких материалов.
• Для помещений, стены которых выполнены из огнестойких материалов, могут использоваться плиты из горючих материалов. В этом случае могут использоваться как навесные, так и встроенные экраны.
• Согласно п. 7.1.22 ПУОС распределительный щит для частного дома не может быть таковым. Если у вас есть помещения, которые разделены экономически, то для них лучше организовать отдельный щит. Обычно его устанавливают в гараже или мастерской. От него обычно питается уличное освещение. В некоторых случаях устанавливается еще один распределительный щит для наружного освещения.

Выбор способа подключения

В распределительном щите установлены групповые автоматы, от которых электроэнергия идет напрямую потребителям — лампам, розеткам и другим электроприборам. Распределение осуществляется благодаря электропроводке, и надежность вашей электрической сети зависит от ее правильного монтажа.

Электропроводку в частном доме можно монтировать как открытым, так и скрытым способом (см.). В принципе, в любом доме можно провести проводку любым из этих способов.Только сейчас цена такой установки может существенно отличаться.

Итак:

• Открытая проводка чаще всего применяется в домах из горючих материалов. В этом случае для прокладки кабеля или провода достаточно использовать металлические трубы, ящики или гофру. Кстати, при использовании кабеля можно обойтись менее жесткими требованиями.
• А вот для выполнения скрытой проводки в таком доме придется повозиться. Дело в том, что по п.2.1.49 ОЭС, в этом случае провод следует защитить со всех сторон слоем негорючих материалов. При этом их толщина должна быть не менее 1 см.

Итак:

• Скрытая проводка чаще всего применяется в зданиях из огнестойких материалов. В этом случае провода можно прокладывать прямо на стенах конструкций с последующим оштукатуриванием.
• Если вы не хотите делать стены, то вполне возможна прокладка проволоки и открытым способом.В этом случае для защиты проводов от механических повреждений можно использовать изделия из горючих материалов.
• Эти правила подходят для жилых помещений. Но для бытовых помещений есть определенные ограничения. Так п.7.1.37 ПУЭ рекомендует проводить электромонтаж только открытым способом во влажных и особенно сырых помещениях. Кроме того, инструкция рекомендует использовать только открытый способ разводки в подвалах и на чердаках.

• А п.7.1.39 ПУЭ ограничивает нас в плане применения открытой проводки в местах приготовления пищи.Для этого здесь следует использовать только кабель.

Примечание! Для квартирных кухонь допускается использование того же типа проводки, что и для жилых помещений.

• Пункт 7.1.40 требует использования в банях, саунах, душевых и аналогичных помещениях; использовать только скрытую проводку. Только в отдельных случаях допускается использование открытого способа монтажа и то только кабельной продукции.

Наружная проводка

Но для того, чтобы знать, как правильно делать проводку в частном доме, стоит обратить внимание на внешний источник питания.Ведь частный дом помимо определенного количества хозяйственных построек может иметь довольно серьезную сеть наружного освещения. А для внешних сетей в правилах есть свои нюансы.

• Электропроводка вне здания может быть смонтирована воздушной или кабельной линией. Воздуховоды на приусадебном участке монтировать довольно хлопотно, да и не очень красиво. Поэтому в большинстве случаев прибегают к прокладке кабеля под землей.

• Для прокладки кабеля в этом случае нельзя использовать металлические трубы или гофру.Параграф 2.1.78 Кодекса по устройству электроустановок категорически запрещает этот способ установки. Для защиты от механических повреждений в этом случае используйте пластиковую гофру или трубы.
• Но для прокладки не на земле, а на фасаде зданий использование металлических труб или гофры не запрещено. Причем для фасадов домов из горючих материалов такой способ монтажа обязателен. Для противопожарных фасадов зданий допускается выполнение открытого способа монтажа с использованием пластиковой гофры.

• При этом во всех случаях механическая защита провода или кабеля должна быть герметичной и выполняться таким образом, чтобы полностью исключить возможность скопления и попадания влаги как на видео. Это касается даже вероятной потери росы.
• Если проводка подключается к светильникам, установленным на уровне земли, то в этом случае в месте подключения должна быть дренажная система. Это должно исключить возможность скопления влаги над самой лампой.
• И вообще, для всех электротехнических изделий и арматуры обязательно наличие соответствующей защиты. При наружной установке такая степень защиты не должна быть ниже IP44.

Заключение

Очень надеемся, что наша статья помогла вам научиться правильно делать электропроводку в частном доме. Но это вопрос достаточно широкий и полностью раскрыть его в одной статье просто невозможно.

Ведь, помимо самого процесса монтажа, следует уделить внимание выбору электрической схемы сечения провода, а также множеству мелких нюансов, характерных для разных помещений.Поэтому более подробно со всеми особенностями монтажа и дизайна вы можете ознакомиться на других страницах нашего сайта.

Монтаж электропроводки в деревянном доме — дизайн или безопасность? | Своими руками

Устройство электрической сети в доме из горючего материала сопряжено с определенными трудностями. В основном они касаются выбора кабелей и способа их прокладки. Как обеспечить безопасность и при этом не внести диссонанса в интерьер?

Жители городских квартир привыкли к тому, что электрические кабели скрыты от глаз и надежно защищены бетонными конструкциями — это практически не грозит повреждением, а короткое замыкание по вине перегрузки и нарушенной изоляции не приведет к возгоранию.

При строительстве загородного деревянного дома хозяева тоже стремятся прятать проводку, но возникают большие проблемы. Прежде чем обсуждать их с установщиками, необходимо ознакомиться с нормативными документами.

Несмотря на желание спрятать проводку (1), проще и безопаснее проложить ее открытым, используя изделия для потолочного монтажа (2-4)

ЭЛЕКТРОПРОВОДКА — ПРАВИЛА

На строительных площадках и форумах электромонтажных компаний есть многочисленные ссылки на стандарты (ПУЭ, ППБ и ПТЭЭП) без ссылок на конкретные страницы и параграфы этих документов.Исправим эту ситуацию.

В ПУЭ (« Правила устройства электроустановок ») 7 редакция электропроводки в деревянных домах косвенно касается пункта 7.1.38: «Электрические сети, проложенные за незащищенными подвесными потолками и в перегородках, считаются скрытая электропроводка. и их следует проводить: за потолками и в пустотах перегородок из горючих материалов — в металлических трубах, обладающих способностью локализации (т.е., способность выдерживать короткое замыкание жил кабеля без перегорания. — Ред.), так и в закрытых коробках »(очевидно, тоже металлических. — Ред.). Стоит отметить, что ПУЭ-7 являются не в комплекте и не учтены многие нюансы разводки.

Более подробное руководство по прокладке проводов и кабелей можно найти в ПУЭ 6 издания, в котором в основном руководствуются практикой. Сокращенный вариант таблицы из раздела 2.1 («Электропроводка») настоящего стандарта, дополненный сведениями из некоторых параграфов этой же главы, мы приводим в статье.Также следует упомянуть, что п. 2.1.23 предписывает, что доступ к точкам подключения и разветвителям должен быть сохранен, то есть распределительные коробки должны монтироваться открыто.

Кроме того, действует ГОСТ Р53315-2009 «Продукция кабельная. Требования пожарной безопасности», в разделе 6 которого установлено требование к применению в жилых помещениях кабеля с маркировкой BBGng-LS (в негорючей изоляции, с пониженным дымовыделением).

При любом способе прокладки кабелей цепи должны быть оборудованы автоматами и УЗО, тщательно рассчитывая номиналы этих устройств

ПРАКТИЧЕСКАЯ РЕАЛИЗАЦИЯ — ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ

Сегодня в срубах и срубах кабели прокладывают тремя основными способами — в скрытых металлических трубах, на открытых изоляторах и в воздушных кабельных каналах.Они отличаются внешним видом проводки, а также стоимостью материалов и работ.

Скрытая проводка в стальных и медных толстостенных трубах выполняется, как правило, на этапе сборки сруба. Этот метод значительно увеличивает объем столярных работ, выполняемых поэтапно совместными усилиями строителей и электромонтажной компании. Задача усложняется необходимостью учитывать усадку стен и возможность ржавления труб при контакте с влажной древесиной.Кроме того, приходится использовать специальные врезные розетки и выключатели с металлическими чашками, которые как минимум вдвое дороже обычных и часто поставляются только по запросу.

Открытая проводка на изоляторах прекрасно сочетается с рублеными стенами (особенно при отделке в классическом стиле и кантри). Скрученные провода (бывают нескольких цветов) и керамические изолирующие чашки совсем недешевы, но затраты на них компенсируются простотой монтажа.

Провода на изоляторах и выключателях под старину прекрасно сочетаются с деревянными стенами (9).Гофрированная труба (10), в отличие от скрученного металлического шланга (12), может обладать способностью локализации и применяться в деревянном доме. Его соединение и фиксация должны выполняться с помощью резьбовых соединений (11) и хомутов (13)

.

Если обойтись без стилизованных розеток и выключателей, цена которых начинается от 1100 рублей, и использовать обычные накладные изделия, то стоимость электромонтажа будет в 2-3 раза ниже, чем со скрытой разводкой. При необходимости открытая сеть легко может быть дополнена новыми линиями.

Недостаток проводки на изоляторах заключается в том, что она плохо защищена от механических повреждений, поэтому ее следует устанавливать на высоте не менее 2 м от пола (п. 2.1.52 ПУЭ-7) и обустраивать все цепи в доме. с устройствами защитного отключения (УЗО) с током утечки не более 30 мА.

Открытая прокладка в кабельных каналах. Это самый простой и доступный вариант. Коробки из ПВХ обеспечивают быстрое затухание кабеля при коротком замыкании и защищают его от внешних воздействий.Сегодня многие производители выпускают серию электромонтажных изделий, кабельных каналов и специальной фурнитуры, позволяющей эстетично и безопасно провести открытую электропроводку в доме из бревна или бруса.

Что касается зданий из СИП-панелей и других «каркасов» (которые часто также относят к деревянным домам), то наиболее безопасно проводить электромонтаж в толщине трехслойного внутреннего покрытия стен из гипсокартона. При этом в среднем слое делают кабельную мелочь, при этом последняя отделяется от горючей конструкции негорючим материалом толщиной 10 мм — в полном соответствии с ПУЭ-б.В местах расположения розеток и выключателей необходимо пробовать увеличенную глубину и закрыть горючий утеплитель, например, толстым слоем гипсовой штукатурки.

Избегайте близости и контакта проводов, даже защищенных, с горючими парами и гидроизоляционными материалами

БЕЗ ПРОВОДА

Существенно упростить разводку в деревянном доме и сделать разводку более надежной при тушении пожара помогут беспроводные переключатели и регуляторы. Среди них — одно- и многоканальные радио- и ИК-датчики, работающие от батареек (замена батарей требуется каждые 5-10 лет), устройства, преобразующие энергию нажатия в радиосигнал, а также мобильные «устройства», для которых установлены специальные программы для управления домашней электрикой.Такие решения можно использовать для управления конкретными устройствами или их группами (например, жалюзи или освещение) или войти в систему «умный дом», которая контролирует всех электриков в помещениях и на территории приусадебного участка.

ВЫБОР СПОСОБА ПРОВОДКИ КАБЕЛЕЙ И КАБЕЛЕЙ НА ОСНОВЕ И КОНСТРУКЦИЯХ ИЗ ГОРЯЧИХ МАТЕРИАЛОВ В УСЛОВИЯХ ПОЖАРНОЙ БЕЗОПАСНОСТИ (ПО ПУЭ-6)

Читайте также: Как правильно сделать электропроводку в деревянном доме своими руками

КУЛЬТУРА ЭЛЕКТРОУСТАНОВКИ

Чрезвычайно важно, чтобы проводку в доме монтировали не инженеры-строители, а профессиональные электрики, знакомые с требованиями норм.Они контролируют качество комплектующих, рассчитывают номинал защитных устройств, собирают экран, надежно изолируют соединения и выполняют монтаж электроустановок в соответствии с проектом.

Элегантный, но дорогой ретровинк (1А) используется нечасто. Увы, вместо этого электрики прокладывают кабели скрытые в ПВХ-гильзах (15,17) или даже без защиты в пустотах конструкций (16, 18)

ЭЛЕКТРОПРОВОДКА В ДЕРЕВЯННОМ ДОМЕ СВОИМИ РУКАМИ — ВИДЕО

© Автор: Владимир Григорьев

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Электромонтаж в деревянном доме

Электромонтаж в деревянном доме

Сегодня в загородной застройке наблюдается рост удельного веса деревянных построек, поскольку они имеют множество преимуществ. Однако, помимо положительных качеств, есть и отрицательные черты: быстрая горючесть и горючесть.Поэтому качественная разводка в деревянном доме имеет большое значение, а монтажные работы требуют особых навыков.

Содержание

• Дизайн — основа успеха
• Внешняя проводка, установка
• Установка оборудования в щит
• Схема внутренней сети

• Открытый способ установки
• Скрытые особенности проводки

• Маркировка устройств , экраны, кабель
• Установка выключателей и розеток
• Прохождение через деревянные поверхности
• Как выбрать электрический кабель
• Измерение сопротивления проводки

Дизайн — основа успеха

Электромонтаж в деревянном доме начинается с развития документа, такого как проект электропроводки.На этом этапе выбирается способ прокладки силового кабеля и способы установки выключателей, диммеров, розеток и светильников. Подойти к этому занятию нужно с большой ответственностью, ведь от выбранного способа электропроводки зависит дальнейшее безопасное проживание в коттедже.

Расположение электропроводки в деревянной конструкции следует заложить еще на стадии проектирования

Для начала рекомендуется пригласить на дом специалиста электромонтажной компании, который осмотрит все комнаты в доме, укажет места установки выключателей, диммеров и розеток.Хозяевам нужно определиться, каким методом будет проложена проводка в деревянном доме. В таких постройках допускается прокладка внутренней электропроводки в плинтусах с кабельным каналом, воздуховодами из ПВХ, гофрированными и жесткими трубами из ПВХ, металлическими трубами, металлическими шлангами.

Наружная проводка, установка

После утверждения проектной документации проводятся электромонтажные работы. Первостепенной задачей является прокладка кабеля от ЛЭП до щита, установленного в доме. Прокладывайте кабель по воздуху или под землей.Чтобы узнать больше, вам нужно ввести в Google «фото разводки в деревянном доме» и просмотреть предложенные результаты.

Воздуховод для прокладки внешней проводки самый эффективный и экономичный

Воздуховод достаточно быстрый и экономичный. В этом случае используется самонесущий изолированный кабель, имеющий другое сечение и количество жил. Выбор кабеля зависит от мощности и количества фаз.

Подземная техника более трудоемкая и дорогая, но имеет много преимуществ.Кабель находится в земле, поэтому не портит внешний вид конструкции. Срок службы провода довольно большой, так как вероятность его повреждения меньше. Для подземного устройства линии при подведении электричества к деревянному дому применяется силовой медный провод.

Установка оборудования в щит

Завершив внешний электромонтаж деревянного дома, принято подводить ввод кабеля через металлическую гильзу в помещение.Для приема электроэнергии и ее распределения в доме используется вводно-распределительный щит, который необходимо установить в безопасных местах, чтобы обеспечить свободный доступ.

Щиток нельзя устанавливать в помещениях с повышенной влажностью.

Устройства защитного отключения и автоматические выключатели устанавливаются в щит. Особое внимание уделяется подбору автоматики. Рекомендуется использовать продукцию только известных и надежных производителей.

Схема внутренней сети

Внутренняя разводка в деревянном коттедже считается залогом безопасности жильцов.Неквалифицированная электромонтажная работа очень часто приводит к пожарам. Существует два способа прокладки проводки внутри деревянной конструкции — открытый и скрытый. По этим названиям понятен внешний вид данных транзакций ..

Открытый способ монтажа

Из двух способов безопаснее вскрывать проводку в деревянном доме. К тому же выполнение таких электромонтажных работ обойдется дешевле. Провода укладываются на внутреннюю поверхность здания, прикрепляются к потолкам, стенам и другим конструктивным элементам.Спрятать кабель можно разными способами: используя ретро-кабель или поместив его в коробку из ПВХ.

Открытая проводка в деревянном доме: кабель прокладывается в самозатухающих каналах.

Электропроводка прокладывается в самозатухающих каналах. Современный ассортимент такой продукции позволяет подобрать желаемый цвет коробки, имитирующей дерево, под любой дизайн. Такие коробки обычно используются в домах из вагонки и бревна, где стены имеют ровную поверхность.

Электропроводка в коттедже с помощью ретро-плетеного кабеля — еще один способ прокладки материала снаружи.Кабель имеет вид скрученного шнура и закреплен на керамических изоляторах. Такой способ монтажа считается безопасным, так как кабель имеет внешнюю изоляцию из натурального шелка и две из ПВХ-пластика. Главное преимущество — зазор между поверхностью и кабелем. К тому же такой вид проволоки способен украсить любой бревенчатый дом.

Особенности скрытой электропроводки

Скрытая электропроводка характеризуется достаточной недоступностью проводов при модернизации и ремонте жилья, более высокими ценами на услуги и значительно большим требуемым временем на выполнение работ.Однако львиная доля покупателей предпочитает эту технику, ссылаясь на эстетическую привлекательность. Владельцы деревянных коттеджей не хотят портить интерьер и дорогой вид, украсив свое жилище электрическими панелями и проводами.

Скрытая проводка в деревянном доме обычно прокладывается на этапе сборки дома. Для соответствия всем стандартам безопасности кабель должен быть заключен в окрашенную металлическую или оцинкованную трубу. Все подъемники к осветительным приборам, выключателям и розеткам выполняются в специальных отверстиях.

Скрытая проводка в деревянном доме — очень сложный и дорогостоящий процесс, оправданный только эстетикой

При прокладке электрических сетей в деревянных домах рекомендуется соблюдать определенные требования и использовать специальные материалы для обеспечения максимальной безопасности и защиты от пожаров. . В перекрытиях деревянного дома кабель укладывают в трубы из негорючего пластика и следят за тем, чтобы не было механического воздействия на трубу и кабель.

Скрытая проводка может располагаться в заземленных металлических шлангах и металлических трубах.Бревенчатые дома подвержены «усадке», поэтому рекомендуется это учитывать, не позволяя бревнам влиять на проводку в металлических шлангах. Проволока проходит через стену через специальные металлические гильзы. Оба способа монтажа электропроводки имеют свои достоинства и недостатки, поэтому часто практикуется комбинированный способ электромонтажа.

Маркировка приборов, экранов, кабеля

После выполнения проекта электроснабжения необходимо разметить кабельные линии и места для размещения выключателей, розеток, диммеров, щитов и светильников.При разметке нужно соблюдать осторожность, чтобы в будущем не пришлось переделывать выполненную работу. Электропроводку в деревянном доме следует спланировать так, чтобы кабельные трассы не мешали установке мебели.

Проволока в кабельных каналах будет смотреться максимально гармонично и эстетично. Вы можете подобрать любую картину из дерева любого оттенка. К таким каналам сразу нужно покупать тройники, заглушки, переходники. И хотя цена этих деталей вдвое выше самих коробок, экономить деньги нецелесообразно, так как несовместимые места коробок никто не совмещает идеально.

Разметка электропроводки в деревянном доме

При покупке каналов следует обращать внимание на толщину стенок и короба замка. Выполняя монтаж проводов в миниатюрных коробках, имеющих тонкие стенки и двойные замки, электротехнические компании не думают, что в большинстве ситуаций обслуживание электропроводки в таких коробках провоцирует поломку замков при открытии крышки канала.

Чтобы добавить кабель в коробку, придется покупать новые каналы и заново выполнять электропроводку и коробки.Двойной замок требует использования специализированного инструмента, которым можно открыть крышку, но абсолютно не все электрики задумываются об этом. Лучше выбирать короб с технологически выдержанной геометрией профиля, большими стенками и одинарным замком.

Установка выключателей и розеток

Когда схема подключения в деревянном доме изучена, а разметка кабельных линий завершена, можно браться за разводку выключателей и розеток. Все выключатели, диммеры и розетки, основания для бра и светильники должны иметь металлическую платформу для крепления к потолку или стене электромонтажного изделия, поскольку электромонтаж электрооборудования на металлических платформах является наиболее пожаробезопасным вариантом.

Установка выключателей и розеток в деревянном доме

После монтажа всех участков следует заняться установкой кабельных коробов. Каким бы точным ни был глаз специалиста, все электромонтажные работы должны выполняться с использованием уровня.

Проход по деревянным поверхностям

Вся проводка, проходящая через деревянные стены, перегородки, фундаменты, должна выполняться по металлическим трубам, которые называются вводами. Перед тем как приступить к электромонтажу провода через горючие стены, рекомендуется просверлить их, затем вставить в отверстие металлическую втулку так, чтобы ее края выступали не менее чем на 1 сантиметр с обеих сторон горючего основания.

Прохождение провода через деревянные поверхности

Рекомендуется обратить особое внимание на то, чтобы такие рукава по краям были снабжены пластиковыми рукавами, которые могут защитить провод от порезов при монтаже и дальнейшей эксплуатации системы электроснабжения, другими словами, они уберегут изоляцию кабеля от повреждений. После этого кабельный канал необходимо смонтировать таким образом, чтобы конец металлической гильзы входил в коробку.

Как выбрать электрокабель

Для прокладки электропроводки в деревянном доме нужен определенный кабель.Провод для питания частного дома следует покупать с индексом «NG», что означает «кабель, не поддерживающий горение», и с обозначением «LS», что означает «пониженное дымовыделение». Для электромонтажа в деревянном доме предпочтительнее выбирать провод, отвечающий всем существующим требованиям пожарной безопасности, а также имеющий все необходимые сертификаты качества.

Выбор электропровода для деревянного дома

Выбор сечения разводки напрямую зависит от мощности, которую потребляет электрооборудование.В светотехнических проектах дизайнеры обычно закладывают 3 на 1,5 миллиметра, а на розеточные группы — 3 на 2,5 миллиметра. Для организации электроснабжения электроплит понадобится провод, сечение которого не менее 6 квадратных миллиметров. На кабеле лучше не экономить. Линии розеток должны быть рассчитаны с минимальным количеством розеток, расположенных в одной группе. Если от экрана к блоку проложен провод, который состоит из 4 выводов, то больше к нему подключать ничего не рекомендуется. Только тогда проводка прослужит долгие годы.Связь сечения кабеля и мощности электроприборов можно найти в соответствующих таблицах.

Измерение сопротивления проводки

После таких работ, как устройство электромонтажа в деревянном доме, нужно сразу измерить сопротивление изоляции проводки.

Измерение сопротивления проводки в деревянном доме

Данная манипуляция проводится для того, чтобы не повредить изоляцию жилы при установке. Такие электрические замеры рекомендуется проводить раз в 3 года, чтобы защитить деревянный дом и его легковоспламеняющиеся основания от коротких замыканий в электропроводке.

Таким образом, проблема монтажа электропроводки заключается в следующем: часто неопытные мастера считают, что кабель в деревянной конструкции должен быть таким же, как и в простой квартире. Это недопустимо, ведь электропроводка здания из дерева должна отличаться повышенными характеристиками пожарной безопасности. Если выполнять монтажные работы по приведенной выше инструкции, проводка в своем коттедже прослужит долгие годы.

схема, пошаговая инструкция

Высококачественная электропроводка в частном доме, помимо выполнения функций, необходимых для обеспечения высокого уровня безопасности для всех, кто живет в комнате, особенно для владельца объекта.Для обеспечения всех этих параметров необходимо привлечь специалистов, электромонтаж в деревянном доме является основным видом деятельности. Второй вариант — выполнять все операции своими руками, минимизируя затраты по времени, усилиям, материалам и ресурсам. Но когда вы решили не пользоваться мастерами, нужно учесть, что электропроводка в частном доме потребует соблюдения всех правил строительно-монтажных работ.

Чтобы свести воедино все операции, включающие электромонтаж в деревянном доме своими руками, пошаговая инструкция представлена ​​полностью, следует учитывать подробную последовательность, по ее работам:

• Дизайн операции, в которой выполняется анализ рабочих параметров установленного оборудования, б / у электрооборудование
• Избранная кабельная продукция, электронное оборудование, расчет и установка заранее размеченных по нагрузке на расчетный период.
• В помещении дома подключается вводный выключатель автоматического типа, привязка электросчетчика и установка распределительного оборудования, специальный щит.
• Проложен пучок кабелей, выполняется проводка в запланированных точках согласно заранее установленному плану проекта.
• На следующем этапе работ — необходимое количество выключателей, розеток, осветительного и другого оборудования.
• Установлен обязательный комплект элементов заземления, узо и других элементов систем защиты, актуальных при обслуживании потребителей.
• На завершающем этапе работ испытания, проверка работоспособности оборудования, всех систем, анализ функционирования узлов, кабелей, исправности вкладыша.

Важно: проектные работы выполняются самостоятельно или с привлечением специалистов. Самый актуальный и правильный выбор — второй вариант, а именно работа со специалистами, которые необходимы, чтобы точно знать расценки на электромонтаж в частном доме.

На этапе разработки дизайна особое внимание уделяется анализу возможных нагрузок, который принимает конструкция, каждый отдельный элемент в процессе эксплуатации.Выбранный тип переключателя основан на необходимости его последующего использования, поэтому он соответствует нормам стандартов. Обязательно учитывается количество и наименование установленного оборудования в помещениях, их последующее совместное использование и качественная эксплуатация. Обязательно проанализируйте перегрузку в последующей работе, которая вызывает необходимость правильного выполнения работ по проектированию систем.

При прокладке электропроводки в доме своими руками пошагово важно обратить внимание на выбор вводного кабеля.Основным параметром в этом случае является анализ системы максимального энергоснабжения. Меняя весь комплект установленных кабелей, увеличивают до требуемых параметров значения переключателей. Следующий этап — замена вводного кабеля, при котором важно рассчитать его сечение. При недостаточном сечении, приложении к оборудованию большой нагрузки, возгорание, которое приведет к отказу системы и потребует ревизии всей электрической системы. Вместе с заменой вводного кабеля проводка в доме требует установки электросчетчика с последующей его пломбировкой.

Электромонтаж в деревянном доме своими руками, в частности установка системного входного автоматического выключателя обеспечивала защиту группы машин при коротких замыканиях, возникающих в системе. Но важно настроить блок питания так, чтобы при максимальной нагрузке она работала качественно и плавно. Если объект питается от сети трехфазного типа, установите соответствующий выключатель. При необходимости обустройства однофазной сети электропроводка в частном доме предусматривает включение одного или двух элементов.

Порядок выполнения электромонтажа в деревянном доме своими руками включает в себя обязательную установку выключателя после счетчика. В качестве альтернативы вы можете попробовать установить прибор на счетчик, но не обязательно на данном этапе опломбировать последний. Установлен открывающий автомат, система УЗО в пластине, металлический корпус дополнительно заземлен. Прибор монтируется на рейку, установка осуществляется в полном соответствии с существующей схемой.

Важно: розетки и выключатели желательно размещать равномерно на одинаковом расстоянии друг от друга, чтобы правильно просчитывать нагрузки.

Электропроводка в доме своими руками (кабель) прокладывается следующим образом:

• Перед тем, как приступить к работе, обязательно выберите монтаж и проведите центровку установок, распределительных коробок, распределив последующее пространство для монтажа розеток и другого оборудования, выключателей. Обязательно отдельно просчитываем место под установку освещения.
• Полоса в металлической гильзе или трубе возникает тогда, когда планируется провести полную обшивку стен и наличие всплывающих проводов будет визуально непривлекательным элементом.Пластиковую гофротрубу в этом случае использовать нельзя, иначе возможно повреждение, выход из строя из-за механического воздействия. Также возможно возгорание гофротруба, что действительно происходит в исключительных случаях.
• Готовя кабельную трассу, мастер также выполняет канавки. Что касается соединений элементов, это специальные распределительные коробки, к которым можно получить легкий доступ к кабелю после завершения стены.
• Электромонтаж в деревянном доме, правила которого обусловлены нормами безопасности, требующими проходки через стены, с использованием металлических гильз, установленных в конструкции заглушек.При необходимости в монтажные розетки возможна установка кожухов другого типа.
• Трубки подбираются строго при условии заполнения внутреннего диаметра конструкции не более 40%. Оптимальным решением будет медная труба, которая хоть и не может похвастаться дешевизной и доступностью, но, тем не менее, прекрасно поддается изгибу, отлично обрабатывает свои сечения. В этом случае срезы очищаются и полируются, причем делается это аккуратно, не деформируя структуру.Металлический шланг для электропроводки в деревянном доме специально настроен с целью дополнительной защиты оборудования, отдельных предметов от повреждений.
• Конструктивно трубы крепятся к поверхности стены с помощью хомутов, выбранных по диаметру оборудования, или с помощью специальных развальцованных медных труб, установленных внутри рукава.
• Трос в этом случае будет помещен методом перетаскивания в специальную коробчатую трубу, поэтому сразу проверяется пригонка его к корпусу.Это обеспечит исключение повреждения изоляции при прокладке кабельной продукции.
• Разрезного кабеля в коробках остается около двадцати сантиметров, и это главное условие, при соблюдении которого производится качественная и оперативная перепроводка всей конструкции. Подключение жил осуществляется специальным набором заглушек.
• Кабели обрезаются, и после этого каждый выход подключается к каждому выключателю, розетке или автоматическому выключателю. Что немаловажно, должна соблюдаться маркировка каждого кабеля и разъема, которая позволит подключить проводку качественно и эффективно, без вероятности выхода из конструкции системы.

Важно: чтобы уметь делать разводку в деревянном доме, особое внимание уделяется внешней разводке. Правильно подобранная конструкция из негорючего пластика, обеспечивающая высокий уровень безопасности при различных размерах, формах.

Связанные с контентом

Деревянный дом, бревенчатый дом, проектирование, строительство

Архитектурно-строительная компания «ArchiLine Wooden Houses — Дома для здоровья» специализируется на проектировании, производстве и строительстве деревянных домов, гостиниц, ресторанов и саун из оцилиндрованного бревна, бруса и клееного бруса.
ООО «АрчиЛайн» успешно работает на рынке деревянного строительства с 2004 года. Специалисты компании изготовили и построили сотни деревянных домов в разных странах — Австралии, Беларуси, Германии, Грузии, Испании, Казахстане, Кыргызстане, Ливане, Нидерландах. , ОАЭ, Польша, Россия, Франция. более

Продается новый, деревянный дом изготовлен и готов к сборке. Деревянный двухэтажный дом из бруса. Материал стен: профилированный брус естественной влажности.Сечение стержня: 180 на 180 мм. Размер: 5.4 х 8.1 метра Площадь: 58.3 кв. Фасад: Продажа новой, …

более

Скандинавский деревянный дом из клееного бруса «Dina’s Morning» — большой дом с просторной гостиной, отдельной кухней, двумя спальнями и совмещенной ванной / душем. . Это отличное решение для тех, кто не любит небольшие замкнутые пространства. …

более

Деревянный дом из клееного бруса и терраса «Евродом» — домик для круглогодичного проживания для небольшой семьи.Есть все самое главное: 2 спальни, санузел, просторная кухня-гостиная. …

более

Деревянный дом из клееного бруса «Мираж» — компактный дом с 2 спальнями, гостиной и отдельной кухней и выходом на террасу. Это отличное решение для тех, кто ищет небольшой дом для круглогодичного проживания. …

более

В деревянном доме из клееного бруса «Белый дом» 5 спален, кухня-гостиная 58 м2 и 2 санузла.Этот дом подходит для большой семьи для круглогодичного проживания. …

более

Дом с террасой «IT House» состоит из: 3 спален с отдельными санузлами, просторной солнечной террасы и кухни-гостиной. Такой дом подойдет тем, кто любит принимать гостей и проводить деловые встречи дома. …

более

Деревянный дом из клееного бруса с топкой и террасой «Маяк» имеет: 2 спальни по 17 м2 каждая, кухня-гостиная 50 м2 и 2 санузла 4,8 м2.. Это идеальное решение для тех, кто хочет жить круглый год семьей из …

человек.
более

Сауна из клееного бруса с бассейном и террасой «Посейдон» включает в себя: парилку 5 м2 со всеми важными помещениями и комнату отдыха, где будет комфортно большая, веселая тусовка. …

более

Безопасна ли электрическая проводка в моем старом доме?

Электропроводка в вашем доме — это магистраль энергии, которая питает все электричество в доме.Со временем его части могут выйти из строя или выйти из строя, что может стать причиной серьезного пожара или поражения электрическим током. Но один только возраст не означает, что проводка небезопасна по своей сути, и при этом старая проводка не требует автоматической замены. Требуется опытный профессионал, чтобы правильно оценить состояние старой проводки и ее способность выдерживать электрические нагрузки в вашем доме, но вы можете проверить несколько вещей, которые могут дать вам раннее представление о том, где она находится.

Определение старой проводки

Самый старый тип проводной системы, встречающейся в домах, называется трубчатая , названная в честь изолирующих ручек и трубок, используемых для прокладки проводки вдоль и через каркас дома.Проводка с ручкой и трубкой была проложена по отдельности — один черный провод под напряжением и один белый нейтральный провод — по всему дому. Керамические изоляторы предотвращают соприкосновение проводов друг с другом и с деревом и другими горючими материалами. Чтобы выполнить соединения и сращивания проводов, электрики спаяли провода, а затем обернули их резиновой изолентой, называемой фрикционной лентой . Обычно стыки выполнялись не в распределительных коробках, как сегодня. Учитывая возраст этих систем проводки (большинство из них датируется до 1940 года), обычно трудно определить горячий и нейтральный провода, потому что оба они по существу черные от грязи и пыли.Изоляция нейтральных проводов также может быть темного цвета с белой линией или индикатором, а не полностью белого цвета.

Без земли

Поскольку это двухпроводная система, трубчатая проводка не имеет системы заземления в целях безопасности. Это не обязательно делает электропроводку небезопасной в использовании, но исключает важную функцию безопасности, которую можно найти в современных системах электропроводки. Это также означает, что нет основания для защиты приборов и чувствительной электроники, что делает их уязвимыми для повреждений от скачков напряжения.

Невозможно добавить заземление к проводке с ручкой и трубкой, поэтому, если вам нужно истинное заземление для любых цепей в вашем доме, вам придется заменить проводку. Системы ручек и трубок могут быть оснащены розетками GFCI для повышения их безопасности, при условии, что провода подключены с правильной полярностью (горячий провод к горячему выводу, нейтральный провод к нейтральному выводу). Розетки GFCI не создают настоящего пути заземления, но они обнаруживают замыкания на землю и отключают питание.

Можно ли сохранить старую проводку?

В соответствии с Национальным электротехническим кодексом (NEC) и большинством местных нормативов, следующих за NEC, существующая проводка с ручкой и трубкой может оставаться в эксплуатации в доме.Также может быть законным добавление удлинителей к системам с ручкой и трубкой при условии использования надлежащих материалов и методов. Исторические дома могут получить специальное разрешение на различные реставрационные работы по трубчатой ​​проводке. В ситуациях, когда требуется работа с трубчатой ​​проводкой, можно соединить старую проводку с новым неметаллическим (NM) кабелем, используя распределительные коробки для защиты всех соединений. Тем не менее, эта и любая другая работа, выполняемая с ручкой и трубчатой ​​проводкой, должна соответствовать требованиям местных норм.

Распространенные проблемы, на которые следует обратить внимание

Проводка с ручкой и трубкой становится опасной, если изоляция провода изношена, когда установка или переделка проводилась неправильно, или когда она покрыта изоляцией здания, что может привести к перегреву проводки и потенциально вызвать возгорание. Вот некоторые из них. типичные проблемы со старой проводкой, которые представляют собой возможные опасности и могут указывать на необходимость замены проводки:

• Треснувшая, отсутствующая или поврежденная изоляция провода , обнажающая металлическую часть провода: это очень распространенная проблема, и провода с поврежденной изоляцией должны устраняться профессионалом.
• Электропроводка, окруженная строительной изоляцией любого типа: Будьте очень осторожны при утеплении чердака, чтобы убедиться, что вы не окружаете активную трубчатую головку, проходящую в полостях балок, неплотным заполнением или изоляцией из войлока.
• Открытые стыки (не в электрической коробке) обернутые современной пластиковой изолентой, что обычно указывает на то, что провода не припаяны: Открытые стыки следует припаять.
• Предохранители в блоке предохранителей, превышающие 15 или 20 ампер: Старая проводка не подходила для современных крупных бытовых приборов, которым может потребоваться обслуживание на 30, 40 или 50 ампер.Предохранитель на 30 ампер или больше, используемый в системе с ручкой и лампой, указывает на «перегретую» цепь, что очень опасно. Как правило, старые электрические цепи должны быть предохранены не более чем на 15 ампер.

Замена двухпроводных (двухслотовых) розеток

Поскольку проводка с ручкой и трубкой не имеет заземляющего пути, они обычно подключаются к двухпозиционным розеткам, в которых нет круглого гнезда для заземления. Когда вы заменяете поврежденную розетку, люди очень часто ошибаются, когда заменяют двухслотовую розетку на трехслотовую заземленную розетку, что является стандартом для большинства установок.Однако это серьезная ошибка, поскольку наличие розетки с тремя гнездами подразумевает наличие системы заземления, которой нет в проводке с ручкой и трубкой.

NEC предлагает два решения: замену старой двухслотовой розетки на новую двухслотовую розетку; или, заменив розетку на розетку GFCI, которая помечена «No Equipment Ground», чтобы определить тот факт, что у нее нет заземляющего пути. Такое решение позволит использовать современные трехконтактные вилки.

Крепление электрических кабелей к элементам каркаса

Большая часть проводки в современном доме состоит из кабелей с неметаллической оболочкой или кабеля NM (также известного под популярной торговой маркой Romex).Кабель NM должен поддерживаться рамой при прокладке через стены, потолок и пол. Национальный электротехнический кодекс (NEC) описывает спецификации для крепления кабеля NM и другой электропроводки. Большинство местных строительных властей следуют рекомендациям NEC, но в любом случае вы должны соблюдать местные правила и особые требования, которым вы должны соответствовать для прохождения проверок. Закрепление кабелей предотвращает чрезмерное движение, которое может ослабить соединения или привести к повреждению кабеля.

Общая кабельная опора

Прокладки кабеля NM должны поддерживаться как минимум через каждые 54 дюйма.Они также должны быть закреплены в пределах 12 дюймов от электрической коробки, которая включает кабельный зажим, или в пределах восьми дюймов от коробки или корпуса без кабельного зажима. Учтите, что «опора» не всегда означает крепление кабеля к каркасу. Например, при типичной прокладке кабеля внутри каркасной стены кабель проходит через отверстия, просверленные в стойках стены, на протяжении большей части его горизонтального участка. Когда кабель приближается к распределительной коробке, он поворачивается вверх или вниз по стороне шпильки к коробке и крепится (обычно с помощью скоб для кабеля) к стороне шпильки в пределах восьми или 12 дюймов от коробки. как требуется.В этом распространенном случае большая часть кабеля поддерживается рамой, но не крепится к ней.

Крепежные тросы

Используйте что угодно, от U-образной скобы до гвоздей с пластиковыми зажимами для кабеля. При выборе и установке скоб и других креплений для кабелей следует соблюдать несколько важных правил:

• Используйте фиксатор правильного размера, соответствующий размеру и количеству закрепляемых кабелей.
• Используйте изолированные скобы и застежки.Избегайте использования простых металлических скоб и никогда не используйте стандартные скобы или другие крепежные детали, не предназначенные для электрических установок.
• Расположите кабели ровно напротив каркаса перед их закреплением; не закрепляйте кабели на краю.
• Закрепите кабели плотно, но не настолько, чтобы кабель не повредился или не вышел из крепления.
• В большинстве случаев закрепляйте только один кабель под каждым креплением. Иногда допустимо закрепить два двухжильных кабеля (плюс заземление), например, одной скобой, но желательно не складывать кабели вдвое.Запрещается закреплять более одного трехжильного кабеля одной скобой.
• Используйте крепежные элементы штабелеукладчика, чтобы прикрепить несколько кабелей к одному элементу каркаса. Это позволяет штабелировать кабели для более аккуратной и безопасной установки. Зажимы прибиваются или прикручиваются к раме, а кабели фиксируются путем защелкивания их в пазах.
• Избегайте резких изгибов кабеля сразу после коробки, просверленного отверстия, скобы или зажима. Кабели не должны изгибаться с радиусом менее пяти диаметров кабеля.

Не забывай неудачу

Правила возврата применяются, когда кабели проходят через отверстия в каркасе или когда они проходят параллельно сторонам каркаса и прикреплены к ним. Это включает в себя большинство кабельных трасс в готовых частях дома. Общее правило отступления заключается в том, что кабели должны располагаться на расстоянии не менее 1 1/4 дюйма от поверхности элементов каркаса. В стене, потолке, полу или крыше, обрамленных стандартным брусом (два на четыре, два на шесть и т. Д.), Грани представляют собой узкие края, которые покрываются гипсокартоном или другим поверхностным материалом.Если требование возврата не может быть выполнено, вы должны защитить кабель, установив стальную пластину, которая крепится к лицевой стороне каркаса, по центру над местом расположения кабеля. Требование отступления также означает, что кабели не могут быть закреплены бок о бок на широких сторонах шпилек размером два на четыре; недостаточно места, чтобы обеспечить достаточное отступление для обоих кабелей. Здесь наиболее удобны крепежные элементы штабелеукладчика.

.
